FRA系列油浸式交直流高压分压器：高精度电力测量的创新解决方案

一、引言
       在电力系统运维与高压实验研究中，精准测量交直流高压参数是确保设备安全运行和科研数据可靠性的关键。FRA系列油浸式交直流高压分压器凭借其创新的结构设计和卓越的性能指标，为电力行业提供了一套高效、便携的测量解决方案。本文将从技术特性、应用场景和型号选型等维度对该系列设备进行深入解析。

二、产品核心架构

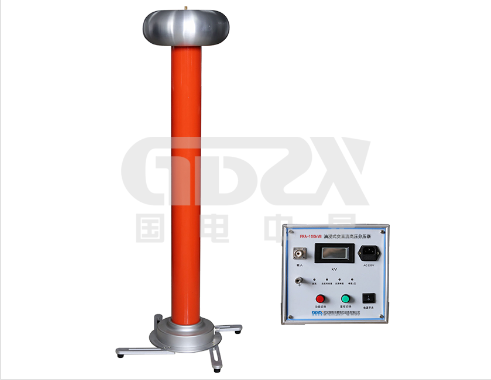

       该设备采用模块化集成设计，由高稳定无源阻容分压器与高精度数字电压表两大核心组件构成。分压器采用油浸式绝缘工艺（Φ94×610mm紧凑结构），结合400MΩ高阻抗特性，有效降低系统干扰。配套数字电压表通过5000:1分压比实现精确信号转换，整套系统收纳于670×240×290mm的铝合金便携箱体中，重量仅17kg，满足现场作业的移动需求。

三、关键技术特性

1.双模测量能力
     同时支持交流100kV和直流100kV量程，0.5级精度指标达到电力行业一级标准（GB/T 16927.1），满足IEEE Std 4-2013对高压测量的规范要求。

2.环境适应性设计

宽温域工作：0~40℃温度范围内保证测量稳定性

高湿环境耐受：≤85%RH湿度下保持绝缘性能

海拔适应性：≤1000m海拔高度无需修正系数

3.智能防护体系
通过油浸式绝缘结构实现双重防护：
（1）散热优化：变压器油介质有效控制阻容元件温升
（2）电气保护：绝缘强度提升30%以上，规避局部放电风险

四、应用场景解析

1.电力系统现场应用

变电站开关柜耐压测试

输电线路绝缘子直流泄漏检测

避雷器带电监测

2.科研教育领域

高电压实验室教学演示

新型绝缘材料击穿特性研究

电力电子器件耐压测试平台

五、型号选型指南
该系列提供3个电压等级（100/200/300kV）与3类精度组合，用户可根据具体需求灵活选择：

注：xxx代表100/200/300kV不同电压等级

六、技术发展趋势
      随着智能电网建设推进，新一代分压器正朝着以下方向演进：

1.数字化升级：集成RS485/光纤通信接口

2.智能化改进：搭载温度补偿算法

3.多功能扩展：增加局部放电监测模块

七、结论
      FRA系列油浸式分压器通过创新的结构设计和严谨的工艺控制，在保证0.5级高精度的同时实现了优异的便携性能。其模块化设计理念和阶梯式产品矩阵，既满足电力现场快速检测需求，又能适应科研机构的精密测量要求，为高压测量领域提供了可靠的技术装备支撑。随着新能源电力系统的快速发展，此类高精度测量设备将在电网智能化进程中发挥更加关键的作用。
