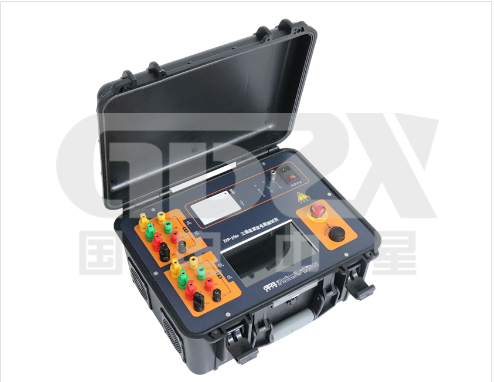

ZXR-20A+ 三相直阻测试仪---集成消磁与高效测量的新标杆
在大型电力变压器预防性试验与故障诊断中,直流电阻测试是评估绕组完整性、接头连接状态及分接开关性能的关键环节。传统测试方法往往耗时费力,尤其面对复杂的三相绕组(Yn, Y, △)时,单相逐次测量效率低下,且绕组剩磁影响后续试验安全。ZXR-20A+三通道直流电阻测试仪的出现,标志着这一领域的技术跃迁,为现场技术人员带来了全新的高效解决方案。
一、 突破桎梏:ZXR-20A+ 的核心技术优势
1.三相直阻同步测量:效率的革命性提升
痛点解决: 告别传统单相逐次测量模式,一次接线即可完成 Yn、Y、△ 型绕组所有三相的直流电阻测试。
技术价值: 大幅缩短测试时间(通常可节省 50% 以上),显著提升现场工作效率,尤其适用于大型变压器或工期紧张的场景。同时自动计算并显示三相不平衡率,直接辅助判断绕组平衡性。
2.助磁与消磁功能深度集成:应对现场复杂需求
痛点解决: 大型变压器铁芯剩磁会显著延长测试时间(需等待电感电流衰减)并影响测试精度,甚至威胁后续试验(如空负载)安全。传统设备需外配消磁仪。
技术价值: ZXR-20A+ 将助磁法测试(加速铁芯饱和,缩短测试时间)和专业的消磁功能(有效消除铁芯剩磁)集成于一体。技术人员可在同一台设备上根据需求灵活选择功能入口,独立设置参数并执行操作,流程简化,设备携带量减少。
3.智能判稳与数据管理:保障准确性与可追溯性
痛点解决: 直流电阻测试中,读数需在电流稳定后进行,人工判断存在主观性和滞后性。数据记录繁琐易错。
技术价值:
自动变化率计算: 实时自动计算并显示 5S、15S、30S 电阻值变化率,为技术人员提供客观、量化的稳定性判据,有效防止误读不稳定数据。
便捷数据管理: 内置热敏打印机即时输出结果,本机存储 200 条数据,并支持 U 盘海量存储,方便数据备份、导出和报告生成,满足试验记录可追溯性要求。
4.全方位安全防护:筑牢现场试验防线
痛点解决: 现场环境复杂,存在误接电源、感应电动势、测试线意外断开、突然断电等风险。
技术价值: 具备 380V 错接保护、反电动势保护、断线保护、断电保护等多重硬件级保护,并设有接地线未接报警功能,最大程度保障操作人员、被试设备及仪器自身的安全。
二、 ZXR-20A+ vs. 传统直流电阻测试设备:关键能力对比
功能特性 | ZXR-20A+ 三通道直流电阻测试仪 | 传统典型单通道直阻测试仪 |
测试模式 | 三相同步 (Yn/Y/△)、单相 | 仅单相 |
测试效率 | 极高 (一次接线测三相,自动算不平衡率) | 低 (需多次换线,单相测量) |
消磁功能 | 内置专业消磁模块 | 无,需外配消磁仪 |
助磁法支持 | 内置 | 部分高端型号可能支持 |
数据稳定性判断 | 自动计算 5S/15S/30S 变化率辅助判稳 | 依赖人工观察和计时 |
操作交互 | 7寸真彩触控大屏 + 一键飞梭,中文菜单 | 多为小尺寸 LCD 屏 + 按键,交互相对复杂 |
数据管理 | 热敏打印 + 本机存储 (200条) + U盘扩展 | 部分型号有打印或存储,容量和扩展性通常有限 |
保护功能 | 380V错接、反电动势、断线、断电保护,接地报警 | 保护功能相对基础 |
适用性 | 大型变压器三相测试首选,高效全能 | 中小型变压器或预算有限场景 |
三、 强大性能支撑:关键指标解析
1.宽范围高精度: 单相覆盖 0.1mΩ - 25kΩ (分档),三相覆盖 0.5mΩ - 40Ω (分档),最高输出电流达 40A (单相)/20A+20A (三相),满足从配电变到大型电力变的测试需求。精度达 ±(0.2%读数 + 2字),保证测量可靠性。
2.环境适应性: 工作温度 -10℃ ~ 50℃,湿度 <90% 不结露,符合典型电力试验现场环境要求。
3.工业级设计: 13.4kg 重量,428x350x230mm 体积,兼顾坚固性与便携性,适合移动试验需求。
四、 结论:现场试验效率与安全的新基准
ZXR-20A+三通道直流电阻测试仪绝非简单的功能叠加,而是通过三相同步测量、深度集成消磁助磁、智能判稳与数据管理、以及多重安全防护等技术突破,解决了大型变压器直流电阻测试中的核心痛点。
对于电力试验技术人员而言,它意味着:
1.效率倍增: 三相一次测完,省时省力。
2.安全可靠: 内置消磁消除隐患,多重保护安心无忧。
3.数据精准: 智能判稳防止误读,便捷管理有据可查。
4.操作便捷: 大屏触控飞梭,现场体验流畅。
在追求高效、精准、安全的电力设备试验趋势下,ZXR-20A+ 凭借其创新的技术集成和卓越的性能指标,已成为现代大型电力变压器直流电阻测试的理想之选和效率跃升的关键工具。掌握并应用此类先进设备,是提升试验技术水平、保障电网可靠运行的重要一环。
国电中星是电力检测设备生产厂家,生产的产品种类多,型号齐全,提供专业的技术支持,电话4000-828-027。
