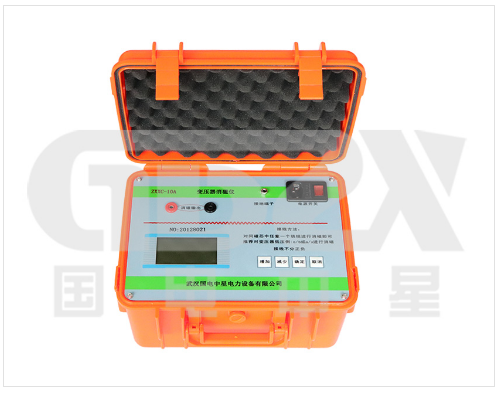

技术革新:复合电流法赋能电力变压器高效消磁---ZXXC-10A消磁分析仪与传统方法的对比分析

发布时间:2025-07-08 浏览数:3

引言:剩磁——变压器投运的潜在威胁
      大型电力变压器在经历直流电阻测试、空载试验或故障电流冲击后,铁芯中不可避免会残留剩磁。这些看似微弱的剩磁,实则是投运时巨大励磁涌流的“导火索”,轻则导致合闸失败、继电保护误动,重则引发绕组位移、机械振动,严重威胁变压器寿命与电网安全。传统消磁手段效率低下、效果难以量化,成为运维痛点。本文将聚焦ZXXC-10A电力变压器消磁分析仪的核心技术突破,并与传统方法进行深度对比分析。


一、传统消磁手段的局限性

1.效率瓶颈: 普遍采用工频交流衰减法,过程耗时漫长(通常需30分钟以上甚至更久),且需对变压器三相绕组分别操作,极大延长停电窗口。

2.效果模糊: 消磁效果依赖经验判断或简单仪表测量,缺乏量化评估标准,难以确保剩磁真正降至安全阈值(通常要求低于10%)。

3.操作繁琐: 方法原始,需人工反复调整电流、监测波形,对操作人员技能要求高,一致性差。

4.适用性受限: 对大容量、高电压等级(如330kV及以上)变压器的深层剩磁处理效果不佳。

二、ZXXC-10A消磁分析仪:复合电流法的技术突破
作为国内消磁技术领域的先行者,该设备采用创新的复合电流法技术,融合交直流变频衰减原理,实现了消磁效率与效果的飞跃:

1.效率革命(核心优势):

“一相消磁,三相归零”: 颠覆性技术!仅需连接变压器任意一相绕组进行消磁,即可有效消除整个铁芯的剩磁,省时高达70%以上。

极速模式: 提供“强力”、“标准”、“快速”三种预设模式,其中“快速模式”将单次消磁时间压缩至惊人的2分钟(传统需30分钟以上),强力模式也仅需约10分钟,效率提升显著。

一键式操作: 选定模式后,仪器自动完成稳流判断、消磁进程控制与效果评估,操作极度简化。

2.效果量化(技术亮点):

集成化检测分析: 内置高精度16位AD采集系统,在消磁过程中实时分析、量化评估剩磁水平,消除效果一目了然。

效能显著提升: “强力模式”下单次消磁率稳定>90%(传统方法约80%),快速模式亦>80%,大幅减少重复操作需求。

3.工程适应性增强:

宽范围可调电流 (1A-10A): 灵活适配不同容量、不同剩磁强度的变压器(尤其擅长35kV及以上,特别是330kV/超大容量变压器)。

轻便灵活 (5kg): 体积小巧(320×250×250mm),专为现场严苛环境设计,移动部署便捷。

人机交互友好: 全中文LCD菜单显示,消磁进度(0-100%)实时可视。

三、ZXXC-10A与传统消磁方法关键指标对比

特性

传统消磁方法

ZXXC-10A 消磁分析仪

优势体现

核心技术

工频交流衰减为主

复合电流法(交直流变频衰减)

消磁效率高、深度大

消磁对象

需对三相分别操作

仅需操作任意一相

操作时间减少2/3以上

单次耗时

≥ 30分钟

快速模式:~2分钟
标准模式:~5分钟
强力模式:~10分钟

效率提升数倍至十数倍

单次消磁率

~80%

快速模式:>80%
强力模式:>90%

效果更彻底,可靠性更高

效果评估

依赖经验,缺乏量化

内置16位AD采集,实时量化分析

结果客观、可追溯

操作复杂度

繁琐,需人工调节、监控

一键式启动,自动稳流、进程控制

操作简单,降低人为失误

适用变压器

中小型效果较好,大型/特高压受限

专为35kV+设计,尤擅330kV+超大容量

工程覆盖范围广

便携性

设备通常笨重

仅5kg,体积小巧 (320×250×250mm)

现场移动、操作便捷

四、现场应用价值
ZXXC-10A凭借其高效(分钟级消磁)、精准(效果量化>90%)、省力(一相操作、一键启动)的核心优势,为电力运维带来直接价值:

1.大幅缩短停电窗口: 快速完成消磁,加速变压器检修后投运或新设备启动进程。

2.显著降低涌流风险: 有效消除剩磁,极大抑制励磁涌流,保护变压器本体及继电保护系统安全。

3.延长设备寿命: 减少由励磁涌流引发的机械应力冲击,维护变压器长期健康运行。

4.提升运维标准化: 量化结果替代经验判断,操作流程规范统一。
      ZXXC-10A电力变压器消磁分析仪所代表的复合电流法技术,是对传统消磁手段的一次全面革新。其“一相消磁、极速高效、效果量化”的卓越特性,完美解决了大型电力变压器剩磁消除的痛点,为保障电网安全稳定运行、延长关键设备寿命提供了强有力的现代化技术支撑。对于负责变压器投运、检修及安全管理的技术人员而言,掌握并应用此类高效消磁设备,已成为提升运维质效、防范潜在风险的必备技能。
