精密、高效、可靠：ZXDL-20电子万能试验机在电力设备材料测试中的技术优势解析

在电力设备的设计、制造、服役及可靠性评估中，材料力学性能的精确测试是至关重要的基础环节。从高压电缆的绝缘护套、复合绝缘子的芯棒与伞裙、变压器引线的连接件，到开关柜的结构支撑部件，材料的拉伸、压缩、弯曲等性能直接关系到设备的安全运行和寿命。传统的试验机或低端设备往往在精度、效率、自动化程度及适应性上难以满足日益严苛的测试需求。本文将聚焦ZXDL-20液晶数显式电子万能试验机（20KN），深入分析其技术特点，并与常见测试方案进行对比，探讨其在电力设备材料测试领域的技术优势。

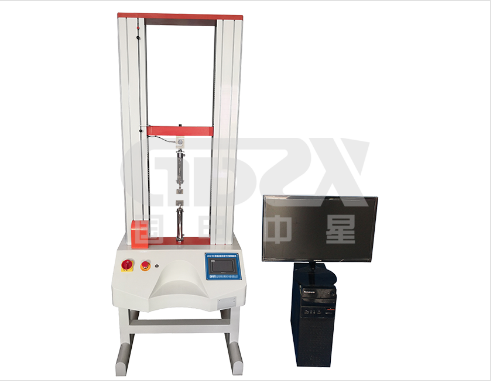

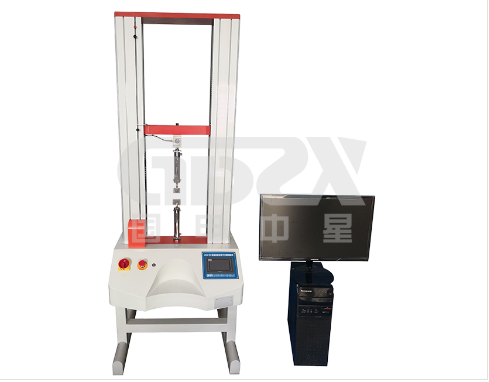

ZXDL-20电子万能试验机核心性能解析

ZXDL-20代表了现代电子万能试验机的先进水平，其设计充分考虑了高精度、高稳定性、智能化及用户友好性，尤其适合电力设备中涉及广泛的金属、非金属及复合材料的测试：

1.卓越的精度与稳定性 (对比传统液压/机械式)：

核心驱动与传动： 采用“伺服电机 + 高精度滚珠丝杠”方案，对比传统液压试验机的油路波动或机械式试验机的传动间隙，具有无间隙、低振动、免维护的优势。这对于测试微小变形（如绝缘材料的初始模量）和精确控制加载速率至关重要。

高精度传感器与数字化处理： 全数字化PCI数据采集放大和控制系统，试验力、变形全程数字化调整。其技术指标令人信服：

试验力级别： 1级（最高精度等级）。

负荷测量范围： 1%～100%FS（宽范围保证小载荷下的精度）。

示值相对误差： ≤ ±1.0%。

分辨力： 试验力 0.001N，变形 0.001mm。

对比优势： 显著优于老式机械表盘式试验机（误差常在±2%以上）和部分低端液压设备（受油温、泄漏影响稳定性）。对于电力设备中常用的高分子材料（如XLPE、硅橡胶、环氧树脂）和细金属线材（如铜铝导体连接件），其微小力学性能差异的精确捕捉是可靠评估的关键。

2.强大而灵活的测控能力 (对比单一速率/控制模式设备)：

速率范围宽泛： 位移速率0.001～500mm/min（可定制至2000mm/min），力控/变形速率调节范围宽（0.005%-5%FS/S）。这覆盖了从材料蠕变研究（极低速）到模拟冲击或快速失效（高速）的广泛需求。

控制精度高： 力控、变形控、位移控精度均在±0.5%~±1.0%设定值以内（具体取决于速率范围），确保测试过程严格遵循标准（如GB/T, ASTM, IEC相关电力材料标准）。

动态切换： 试验中可按预设瞬间切换三个速度，极大提升测试效率，例如：快速接近试样->低速精确加载->中速完成测试。

对比优势： 相比只能设定单一速率或控制模式（如仅位移控制）的简易设备，ZXDL-20能够执行更复杂的测试程序，满足不同电力材料标准对加载速率和控制模式的多样化要求。

3.智能化与自动化 (对比手动操作/数据记录繁琐设备)：

实时动态显示： 液晶屏同时实时显示试验力、位移、速度、峰值、状态，测试过程一目了然。

自动求取与处理： 微电脑系统自动计算并输出最大力、断裂力、屈服强度、上下屈服强度、弹性模量（拉伸/弯曲）等关键参数。

自动保护与返回： 试样破断自动停机、多重安全保护（过载、行程、电气）、试验完成横梁自动返回初始位置。

数据输出： 配备微型打印机即时打印，预留接口支持局域网/互联网数据传输，便于实验室数据管理。

对比优势： 大幅减少人工操作误差和数据处理时间，提高测试效率和报告生成速度，特别适合批量样品测试（如电缆护套、绝缘子材料批次抽检）。

4.优异的适应性及可靠性 (对比通用性差/环境敏感设备)：

高刚性机架： 精密磨削的双柱负荷机架，保证长期使用的平行度和垂直度，测试结果稳定可靠。

丰富的夹具选项： 拥有多种完善夹具并可快速更换，可选防旋转夹具、T型工作台、环境箱（温湿度控制）和引伸计（高精度应变测量），完美适配电力设备中各种异形试样（如绝缘子芯棒、端子连接片）和特殊测试条件（如高温老化后测试）。

抗干扰设计： 电路板采用光电隔离，有效抵抗电力实验室常见的电磁干扰。

环境要求： 标准实验室环境即可满足（温湿度范围合理），安装要求明确（水平度0.2/1000）。

对比优势： 比专用测试设备更具通用性，比简易设备更能应对复杂试样和环境要求，其抗干扰能力在靠近电力设备的实验室尤为重要。

ZXDL-20在典型电力设备材料测试中的应用价值

1.电线电缆：

导体（铜/铝）的拉伸强度、延伸率。

绝缘/护套材料（XLPE, PVC, PE, 橡胶）的拉伸强度、断裂伸长率、弹性模量、应力松弛。

成品电缆的机械性能试验（如曲挠试验后的拉伸）。ZXDL-20的高精度和宽速率范围是执行相关标准（如GB/T 1040, GB/T 2951系列）的理想选择。

2.复合绝缘子：

芯棒（玻璃纤维增强树脂）的拉伸强度、蠕变性能（需极低速）。

伞裙硅橡胶材料的拉伸强度、撕裂强度、硬度相关测试。设备的高刚性、防旋转夹具和可选环境箱对此类测试至关重要。

3.绝缘材料与结构件：

环氧树脂浇注件、SMC/BMC模塑料、绝缘纸板、层压制品等的拉伸、压缩、弯曲强度及模量。

金属连接件、紧固件的拉伸、剪切强度。设备的20kN量程和多种夹具能覆盖大部分中小型电力设备结构件。

4.密封材料与包装：

设备用密封圈（橡胶）的压缩永久变形、应力松弛。

设备包装材料的抗压强度、缓冲性能。

总结与展望

ZXDL-20液晶数显式电子万能试验机（20KN）凭借其高精度（1级）、宽范围测控能力、卓越的稳定性、智能化自动化操作以及出色的适应性，为电力设备材料力学性能测试提供了强有力的技术支撑。相较于传统液压试验机、老式机械试验机或功能单一的简易设备，它在测试数据的可靠性、测试效率的提升、复杂标准的符合性以及实验室安全与智能化管理方面展现出显著优势。

对于电力设备制造商、第三方检测实验室以及科研院所的技术人员而言，选择像ZXDL-20这样性能全面、稳定可靠的电子万能试验机，是确保材料测试数据准确可信、提升产品质量控制水平、加速研发进程和保障电网设备安全运行的明智之选。其预留的数据接口也为其未来融入实验室信息管理系统（LIMS）或实现远程监控与数据分析奠定了良好基础，符合测试技术智能化、网络化的发展趋势。
