继电保护测试仪在应用中的问题及解决方案（二）——TA饱和问题

       上节我们了解了微机继电保护测试仪应用中的励磁涌流问题，在本节中，国电中星与大家详细说明的是继保仪应用中的TA饱和问题，详情请阅读下文。

一、TA饱和的定义

        TA是指电流互感器，TA饱和就是TA铁芯中的磁通饱和。由于磁通密度与感应电势成正比,因此,如果TA二次负载阻抗大,则在同样电流情况下,二次回路感应电势就大,或在同样的负载阻抗下,二次电流越大,感应电势就越大,这两种情况都会使铁芯中磁通密度大,磁通密度大到一定值时,TA就饱和。TA严重饱和时,一次电流全部变成励磁电流,二次侧感应电流为零,流过电流继电器的电流为零,保护装置就会拒动。

二、TA饱和对保护的影响

        在10kV线路中，出口处短路电流一般比较小。同一线路中，出口处短路电流大小会随着系统规模及运行方式不同而有所差异。随着系统规模的不断扩大，10kV系统短路电流会随着变大，可以达到TA一次额定电流的几百倍，系统中原有一些能正常运行的变比小的TA就可能饱和；另一方面，短路故障是一个暂态过程，短路电流中含大量非周期分量，又进一步加速TA饱和。在10kV线路短路时，由于TA饱和，感应到二次侧的电流会很小或接近于零，使保护装置拒动，故障由母联断路器或主变压器后备保护切除，不仅延长了故障时间，扩大故障范围，供电可靠性受到影响，还会严重威胁运行设备的安全。　　

三、避免TA饱和的方法

        1、在选择TA时，变比尽量不要太小，需要考虑线路短路时TA饱和问题，一般10kV线路保护TA变比大于300/5为好。

        2、尽量减少TA二次负载阻抗，尽量避免保护和计量共用TA，缩短TA二次电缆长度及增大二次电缆截面。对于综合自动化变电所，10kV线路尽可能选用保护、测控合一的产品，并在控制屏上就地安装，这样能有效减小二次回路阻抗，防止TA饱和。　　

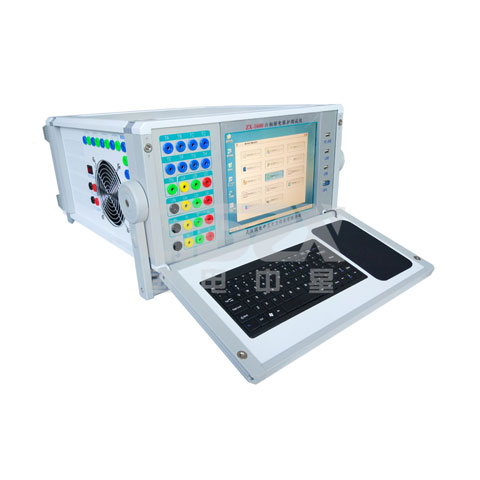

        国电中星专业生产继保仪，种类多型号全，ZXJB单相继电保护综合测试仪、ZX-702微机继电保护测试仪、ZX-802微机继电保护测试仪、ZX-1200微机继电保护测试仪、ZX-1600微机继电保护测试仪、ZX-6000光数字继电保护测试仪以及ZX-6002数模一体继电保护测试仪，选择多多，性价比高，欢迎选购！
