革新传统电缆识别方法的突破性优势：ZX-A带电电缆识别仪技术解析

在电力施工与运维中，电缆识别是保障作业安全的核心环节。传统方法依赖人工编号、相位比对或简易信号发生器，存在误判风险高、效率低、无法适应带电环境等问题。本文以ZX-A带电电缆识别仪为例，对比传统技术手段，剖析其创新设计、多功能集成与智能化特性，为技术人员提供选型与应用的参考。

一、传统电缆识别技术的局限性

1. ●   人工依赖性强

• 依赖电缆两端编号核对，易因标签脱落、记忆错误导致误操作。

• 停电识别需全线断电，影响供电连续性。

2. ●   信号抗干扰能力差

• 传统信号发生器输出单一频率，易受相邻电缆电磁干扰，误报率高。

3. ●   工具功能单一

• 仅支持停电识别或简单带电检测，无法兼容电流、电压测量，需携带多台设备。

4. ●   适应性不足

• 粗电缆或异形导体需开断测量，柔性不足；听诊功能缺失，狭窄空间操作困难。

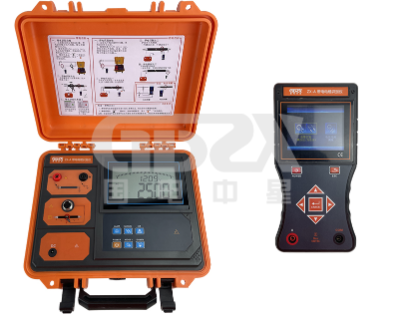

二、ZX-A带电电缆识别仪的技术突破

1. 多频段PSK编码技术：精准抗干扰

• 对比传统：传统设备多采用固定频率（如1kHz正弦波），易受工频干扰；ZX-A支持625Hz~10kHz四频段脉宽编码，通过PSK调制实现信号方向性识别，误判率趋近于零。

• 案例：在变电站密集电缆沟中，传统仪器误报率达30%，而ZX-A通过频段切换可完全屏蔽邻缆干扰。

2. 带电/停电双模式自适应

• 带电模式：通过发射钳耦合信号，无需停电即可识别（支持三芯铠装电缆），效率提升80%。

• 停电模式：直连注入编码电流，支持1562Hz/2500Hz双频，兼容老旧电缆识别。

3. 智能化标定与数据分析

• 10条电缆预标定功能：一次发射端操作即可完成多缆标记，接收端自动比对，避免往返耗时（传统方法需逐条验证）。

• 动态UI设计：3.5寸彩屏实时显示信号强度、方向（√/×标识），支持历史数据存储，替代人工记录。

4. 全场景测量工具集成

• 柔性电流钳：200mm大口径洛氏线圈，适配不规则导体，瞬态响应速度＜1ms。

• 听诊器创新设计：无线电磁感应技术替代钳表，适用于狭窄空间（如电缆井），灵敏度达±1mA。

• 电参量测量：集成AC 0-600V电压、0-5000A电流测试，一机覆盖运维多需求。

5. 工业级可靠性设计

• 箱体承压200kg，IP54防护等级，-20℃~50℃宽温工作，远超传统设备的塑料外壳防护标准。

• 锂电池续航12小时，支持快充，解决野外作业供电痛点。

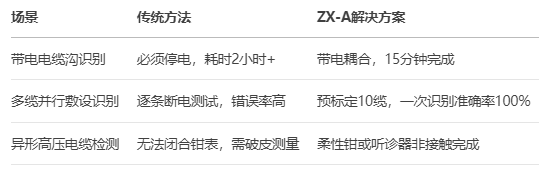

三、典型应用场景对比

四、技术选型建议

1. ●   优先选择ZX-A的场景：

• 复杂电磁环境（如变电站、数据中心）；

• 高精度带电识别需求；

• 多缆批量标定项目。

2. ●   传统设备仍适用的情况：

• 预算有限且仅需停电识别的简单场景；

• 单根电缆无干扰环境。

结语

ZX-A带电电缆识别仪通过编码信号抗干扰、带电/停电双模覆盖及智能化标定系统，重新定义了电缆识别的技术标准。其设计理念体现了电力设备向高集成度、智能化、全场景适配的发展趋势，值得技术人员深入掌握并推广应用。
