ZXSBF系列感应耐压试验装置的技术特性与应用分析

在电力设备预防性试验与绝缘强度检测中，感应耐压试验装置是保障高压互感器、变压器等设备安全稳定运行的关键测试设备。ZXSBF系列感应耐压试验装置作为一款专为电力系统设计的高精度试验设备，其在技术指标、功能适用性以及标准符合性方面表现出显著优势。本文将从技术特点、性能对比及实际应用等角度，对该装置进行深入剖析。

一、ZXSBF系列装置概述

ZXSBF系列感应耐压试验装置是依据国家标准《GB311-61》和原水电部《电气设备预防性试验规程》（1985年）所研制，主要用于35–220kV串激式电压互感器的感应耐压试验，也可用于电机、小型变压器绕组的绝缘强度考核。该装置通过产生三倍频（150Hz）电源，模拟运行中的过电压状态，有效检测主绝缘和从绝缘的耐压能力。

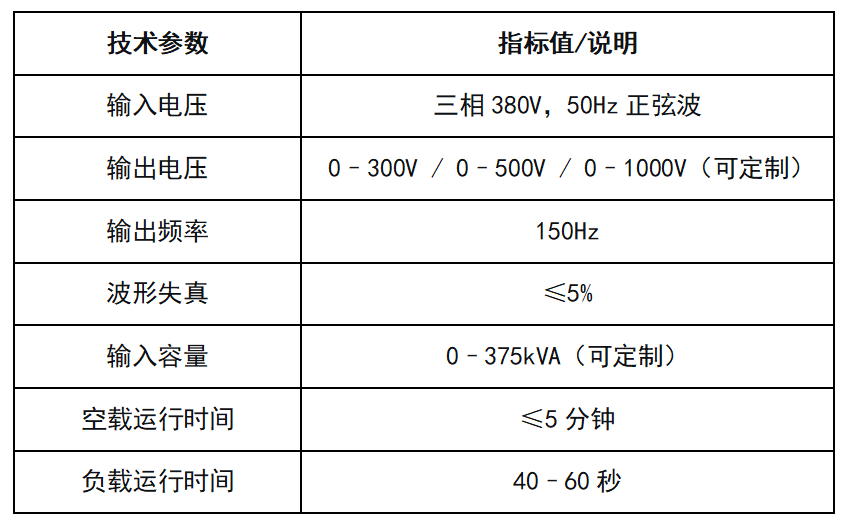

二、主要技术指标分析

从上述参数可以看出，ZXSBF系列具备高频率稳定性和低波形失真的特点，输出电压范围灵活可调，适应不同电压等级的测试需求。其短暂的负载运行时间（最长60秒）符合短时耐压试验的要求，避免设备过热或绝缘损伤。

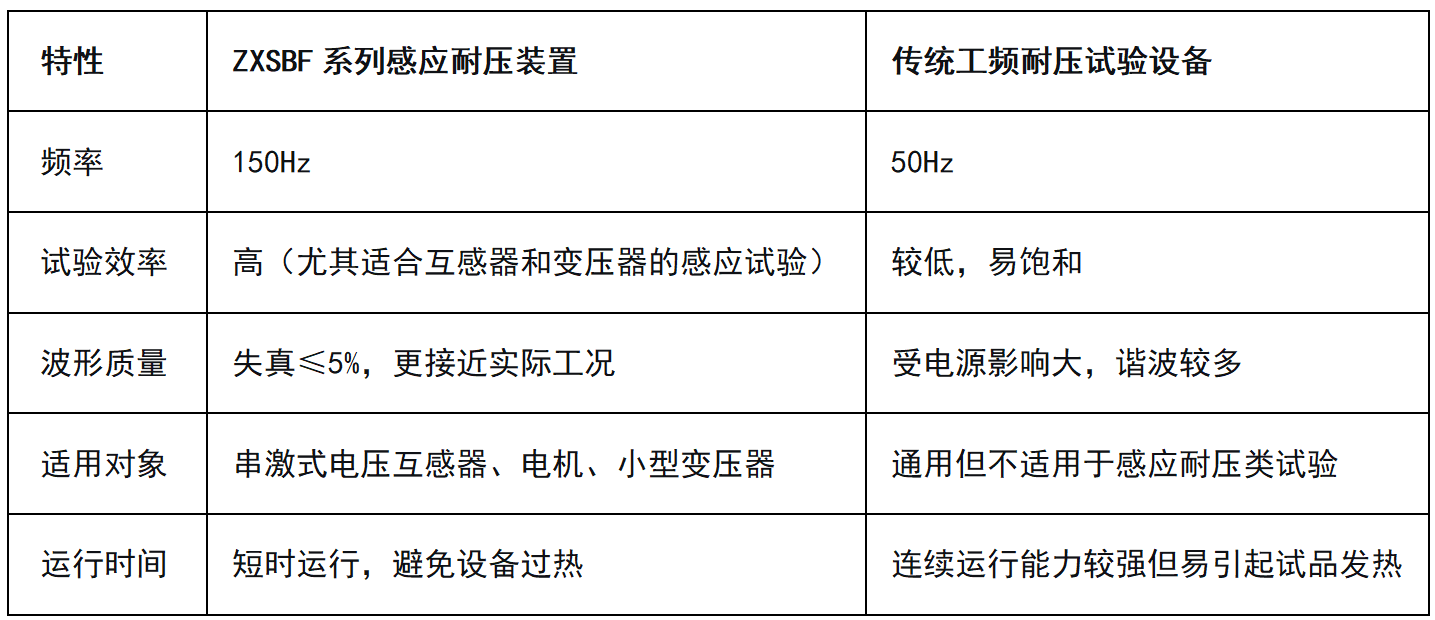

三、与传统工频耐压设备的对比

优势总结：
ZXSBF系列因其倍频输出特性，尤其适合检测带有铁芯结构的互感器和变压器，能有效避免工频试验时因铁芯饱和导致的试验失败或设备损坏。其短暂的加载时间也符合国际标准中对感应耐压试验的时间要求，兼顾效率与安全性。

四、典型应用场景

●    高压电压互感器感应耐压试验：
适用于35–220kV系统，检验主绝缘和纵绝缘强度。

●    电机绕组试验：
对中小型电机进行150Hz感应电压试验，评估绝缘老化状态。

●    小型变压器感应耐压：
作为短时150Hz电源，考核其绝缘设计是否符合要求。

五、使用建议与注意事项

●    应在良好接地环境下操作，确保人员和设备安全；

●    空载运行时间不宜超过5分钟，避免励磁电流过大；

●    输出连接需牢固可靠，防止接触电阻影响试验结果；

●    建议在环境温度–10℃至40℃范围内使用。

六、结语

ZXSBF系列感应耐压试验装置以其专用的频率输出、良好的波形控制能力和高度的标准化设计，在电力预防性试验领域中具有不可替代的作用。尤其在对互感器进行倍频感应耐压试验方面，其性能显著优于传统工频试验设备。技术人员在实际应用中应结合具体试验对象与标准要求，合理选择输出电压和运行时间，以充分发挥该设备的效能。
