台式与手持的较量：ZX-803三相微机保护测试仪技术深度解析

一、产品定位与技术特点分析

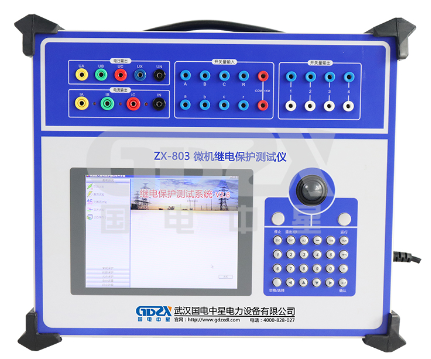

ZX-803三相继电保护测试仪作为传统台式测试设备的典型代表，在测试能力、输出功率和系统集成度方面展现出显著优势。与手持式设备相比，该设备定位实验室级精度和全功能测试场景，适用于发电厂、变电站等固定场所的深度调试需求。

核心性能优势：

1.强大的输出能力：采用4相电压3相电流输出架构，单相电压输出达120V，三相电流并联输出可达120A/1000VA，远超手持设备（通常为30VA级别）

2.高保真线性功放技术：区别于手持设备常用的开关功放，ZX-803采用线性功放方案，确保从大电流到微小电流的全范围波形平滑度和精度

3.完整的接口生态：配备8路开入/4路开出量，独立直流电源输出，支持多种外设连接

二、与手持式设备的对比分析

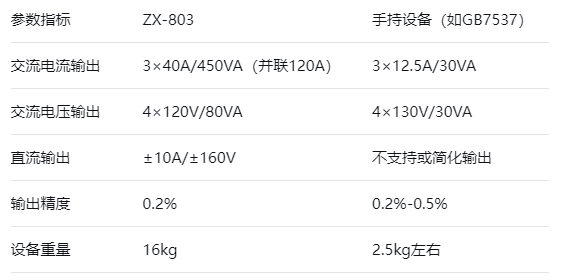

输出性能对比（ZX-803 vs 典型手持设备）

应用场景差异化分析

ZX-803适用场景：

•   保护装置出厂全检试验

•   复杂保护逻辑验证（差动、阻抗、方向保护）

•   长时间自动化测试序列执行

•   科研院所研发测试

手持设备优势场景：

•   现场应急检修

•   移动巡检作业

•   户外配网终端调试

三、技术创新点详解

1. 双操作系统架构

设备支持面板直接操作和外部计算机控制两种模式，内置全中文Windows平台软件，实现了实验室精度与现场灵活性的平衡。

2. 专业直流电源集成

独有的110V/220V可调直流电源输出，满足保护装置直流回路测试需求，减少外接设备复杂度。

3. 高精度信号生成技术

采用DSP数字信号处理技术，配合高分辨率D/A转换，确保波形失真度<0.2%，相位精度<0.2°，满足微机保护装置的精确测试需求。

四、实际应用案例

案例1：差动保护测试

利用ZX-803的多路电流同步输出能力，可模拟变压器区内外故障，验证差动保护动作特性。其120A大电流输出能力足以测试大型变压器的比率制动特性。

案例2：自动化工频变化率试验

通过软件内置的低周减载测试模块，可自动完成频率滑差、df/dt定值校验，大幅提升测试效率。

五、总结与选型建议

ZX-803作为台式测试仪的代表产品，在输出能力、测试精度和功能完整性方面具有明显优势，特别适合要求严格的固定场所测试。与手持设备形成功能互补而非替代关系。

技术选型建议：

•   固定实验室、保护厂家、大型检修基地：优选ZX-803等台式设备

•   供电所、现场巡检、应急检修：配备手持式测试仪

•   综合性检修队伍：建议配置"台式+手持"组合方案

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
