变压器直流电阻测试的技术革新：ZXR-2A与传统电桥的深度对比

引言

在电力预防性试验与变压器出厂检验中，绕组直流电阻的测量是一项至关重要的测试项目，它能有效发现绕组匝间短路、连接件接触不良、分接开关故障等隐患。传统上，这项工作多依赖于直流单、双臂电桥，但其测量速度慢、操作繁琐已难以满足现代高效运维的需求。本文将聚焦于ZXR-2A变压器直流电阻测试仪，通过与传统电桥的深度技术对比，剖析其核心技术原理与现场应用优势。

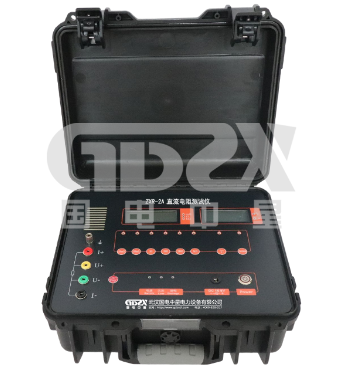

详细情况请点击上方图片查看

一、 ZXR-2A核心技术与性能解析

ZXR-2A是一款采用现代电力电子与数字技术的高精度换代产品，其设计目标直指传统电桥的痛点。

1. 核心技术：

•   恒流源技术与快速充电：仪器内部采用先进的开关电源恒流技术，可输出高达2A的测试电流，并能有效补偿大电感设备（如变压器绕组）的电流惯性，加速铁芯饱和，从而将充电时间从数十分钟缩短至数秒乃至数十秒。

•   四端子测量法：采用Kelvin电桥原理的四线制测量，有效消除了测试线电阻和接触电阻对测量结果的影响，确保了从1μΩ到2kΩ全量程内0.5级的高精度。

•   智能显示与电源管理：采用四位半LCD液晶显示屏，读数清晰，克服了LED在阳光下可视性差的缺点。同时，仪器交直流两用，内置锂离子电池组，非常适合无源现场及野外作业。

2. 关键性能指标：

•   测量范围：1mΩ ~ 2kΩ（分六档）

•   测量精度：0.5级

•   最高分辨率：1μΩ

•   恒流源输出：2A, 0.2A, 0.02A, 0.002A（自动或手动切换）

•   便携性：重量仅2.8kg，体积小巧。

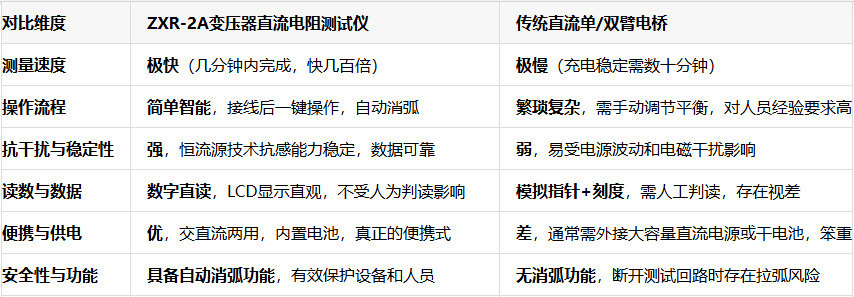

二、 ZXR-2A vs. 传统直流电桥：一场效率与精度的飞跃

三、 典型应用场景与选型建议

•   变压器绕组测量：特别是对大容量电力变压器的测量，ZXR-2A的速度优势能极大缩短停电时间。

•   低压开关接触电阻测试：其高分辨率（1μΩ）能精准判断触点接触是否良好。

•   电线电缆及焊缝接口电阻测量：快速评估连接点的质量。

选型建议：对于追求测试效率、数据准确性和现场操作便捷性的技术团队，ZXR-2A是毫无疑问的升级选择。它不仅能减轻工作强度，更能通过快速可靠的测试数据，为设备状态评估提供有力支撑。

四、 总结

ZXR-2A变压器直流电阻测试仪代表了直流电阻测试技术从“模拟时代”迈向“数字智能时代”的典范。它通过恒流源技术、四端测量法和智能显示，彻底解决了传统电桥速度慢、操作繁、便携差的三大核心痛点。对于现代电力运维与试验技术人员而言，熟练掌握并应用此类先进仪器，是提升工作效率、保障电网安全运行的关键一步。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
