CVT现场校验的利器：深度对比ZXBXZ系列可调谐振升压装置的技术革新与优势

引言

对于从事高压试验和电力计量的技术人员而言，电容式电压互感器（CVT）的现场校验一直是一项挑战。传统的工频试验变压器不仅体积庞大、重量惊人，在现场复杂的布线和高容量电源需求也让人望而生畏。ZXBXZ系列可调谐振升压装置 的出现，正是针对这些痛点而生的一款革命性产品。本文将从技术原理和性能参数出发，深入对比该装置如何重塑CVT现场校验的作业模式，为同行在设备选型与应用上提供参考。

一、 原理革新：为何“谐振”是CVT校验的更优解？

要理解ZXBXZ系列的优势，首先要明白其核心——串联谐振技术。

●   传统方法的瓶颈：传统工频试验变压器采用直接升压方式，其输出的视在功率必须大于或等于试验容量（P = UI）。对于高电压等级的CVT，其电容量不小，导致所需电源容量巨大，设备笨重不堪，现场几乎无法实施。

●   谐振技术的突破：ZXBXZ装置利用电抗器与试品（CVT）电容形成串联谐振电路。在谐振点时，感抗与容抗相互抵消，回路中仅剩纯电阻阻抗。此时，装置所需的电源容量仅为试验容量的 1/Q（Q为系统品质因数，通常可达20-60）。这意味着，完成同样的升压任务，电源设备的体积、重量和容量要求呈数量级下降。

技术对比点：与传统方法相比，谐振装置从根本上解决了 “大容量、小电源” 的现场供电难题，将原本需要重型卡车运输的固定式实验设备，变成了可由现场车辆运输的模块化系统。

二、 性能特点深度剖析：不止于“轻便”

除了核心原理的优势，ZXBXZ系列在具体性能上的设计更凸显其作为专业工具的可靠性。

1.卓越的波形质量与安全性

●   波形失真度 < 0.5%：这对于CVT的角差校验至关重要。纯净的50Hz正弦波能保证校验结果的准确性，避免因电源谐波引入测量误差。

●   内置的“软保护”机制：这是谐振技术独有的安全优势。当试品意外击穿时，谐振条件被破坏，高压会自动消失。同时，电抗器会自然限制短路电流，避免了故障扩大化。与传统试验变压器在试品击穿时会承受巨大的短路电流冲击相比，谐振装置对试品的破坏性更小。

2.模块化与可扩展性设计

●   从上文的参数表可以看出，该系列通过灵活组合不同数量的电抗器，实现了从110kV到500kV的全电压等级覆盖。

●   例如，校验220kV CVT需串联4台电抗器，而500kV则需要8台。这种“乐高式”的模块化设计，使一套系统能够适应多种试验需求，极大地提高了设备的利用率和经济性。

3.完善的综合保护功能

●   装置集成了零位保护、过压、过流、闪络保护等。其中“零位保护”是一个常被忽视但极其重要的安全设计，它能有效防止设备带载突加电压的冲击，保护设备和操作人员安全。

三、 关键参数解读与应用选型参考

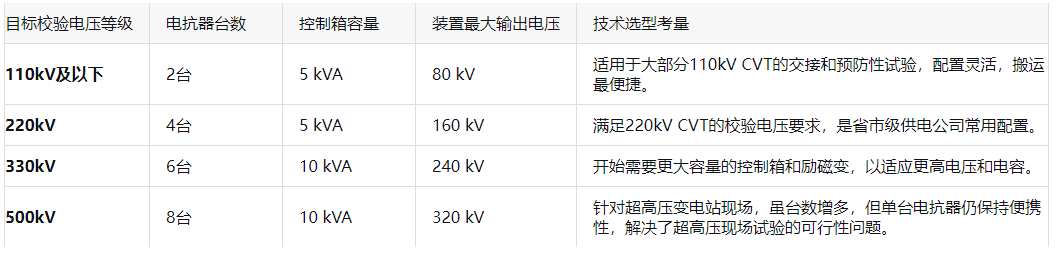

技术人员最关心的是“我的现场该选哪种配置？”下面的表格清晰地给出了答案：

选型建议：

●   地市级供电公司、检修公司：建议优先考虑覆盖220kV及以下的配置，兼顾了覆盖面和成本。

●   涉及超高压输变电工程的单位：500kV配置是必备选项，其价值在于将“不可能完成的现场试验”变成了标准作业。

四、 总结与对比结论

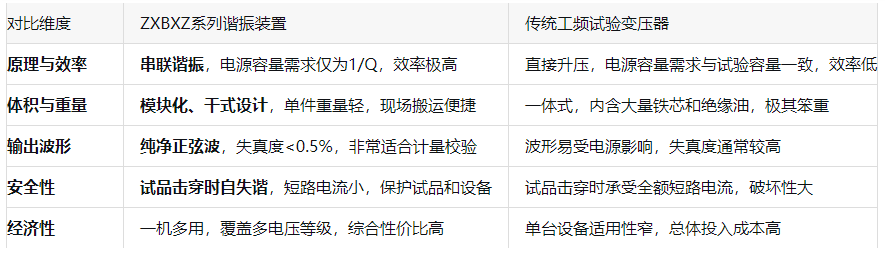

将ZXBXZ系列谐振装置与传统工频试验变压器进行系统性对比，其优势一目了然：

结语

ZXBXZ系列可调谐振升压装置 不仅仅是传统试验设备的“替代品”，它更是CVT现场校验技术的一次范式转移。它通过精巧地运用物理原理，将高压试验从对“蛮力”（大容量）的依赖，转向了对“巧劲”（谐振技术）的追求。对于追求工作效率、试验精度和作业安全的高压技术人员来说，理解和掌握这套装置，无疑是专业能力的一次重要升级。它代表了高压现场测试技术向着更智能、更安全、更便捷方向的坚定迈进。
