精度与效能的平衡术：ZX1030A单相交流标准源技术深析与应用对比

在电能计量检定、指示仪表校验及电力测控领域，高精度、高稳定性的交流标准源是确保测量结果准确可靠的基石。面对市场上功能各异的标准源设备，技术人员如何选择一款兼具精度、稳定性与便捷性的工具？本文将以国电中星ZX1030A单相交流标准源为例，从其技术指标、性能特点出发，与常规模拟源及同级数字源进行横向对比，为您的设备选型提供技术参考。

一、核心定位与功能覆盖

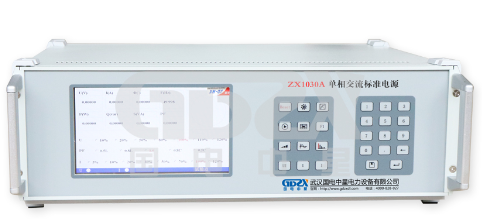

ZX1030A定位于0.1级单相交流标准源，采用“表源一体”式设计。其核心功能是为校验1.0级及以下的各类单相电能表、交流电压/电流表、相位表及频率表提供高精度的标准信号输出。

关键功能别称透视其广泛适用性：
从其丰富的产品别称不难看出，它集成了单相多功能电能表检定装置、交流标准源、三用表校验装置等多种设备的职能，实现了“一机多用”，有效降低了实验室和现场校验的设备复杂度与成本。

二、核心技术特点解析

与传统的模拟信号源或早期数字源相比，ZX1030A的先进性体现在以下几个方面：

1.高精度信号生成与测量

◇   源表一体：内置0.1级宽量程数字标准表，可在输出标准信号的同时，精确测量被检表的响应，形成闭环校验，数据可信度高。

◇   DDS技术 + CPLD：采用直接数字频率合成技术与大规模可编程逻辑器件，确保了输出信号的高稳定性、低失真度和精细的调节能力（调节细度优于0.01%）。

2.高效的功率输出架构

◇   PWM数字功放：相较于传统线性功放，PWM技术将效率提升至90%以上，同时载波频率高达300kHz，这使得设备在输出大电流时发热量小、能耗低、体积得以控制，是实现便携式设计的关键。

3.完善的系统集成与扩展性

◇   7英寸彩色液晶屏：嵌入RAM系统，人机交互直观，显示信息丰富，便于现场直接操作与监控。

◇   多重保护机制：具备电压短路、电流开路/过载报警功能，有效保护设备与被检表的安全。

◇   丰富的选配功能：如高稳定度恒温晶振（用于电能表时钟测试）、RS485通讯接口（用于多功能电表通讯协议测试），使其功能可按需扩展，适应更复杂的校验场景。

三、关键性能指标横向对比

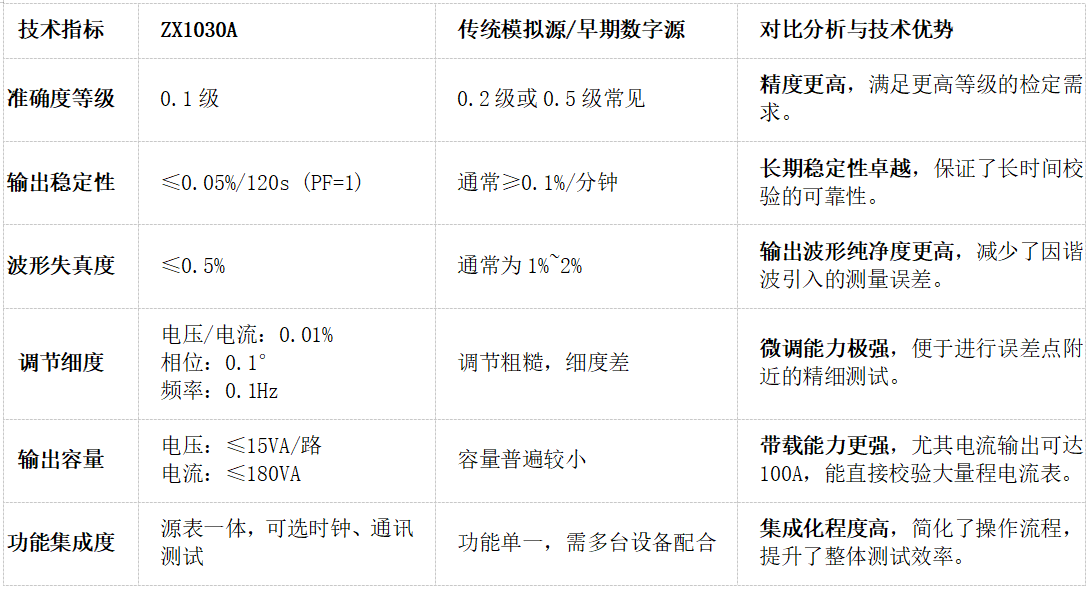

为更清晰地展示ZX1030A的定位，我们将其核心指标与“理想化的传统源”及“同级竞品”进行定性对比：

四、典型应用场景与选型建议

ZX1030A非常适合以下场景：

○   电能计量机构：用于单相电能表的出厂检定、周期轮校。

○   电力运维班组：作为现场校验仪，对关口表计、配电表计进行现场精度核查。

○   工矿企业：用于内部电能计量仪表、交流采样装置及变送器的校准。

○   仪表制造厂家：作为研发和生产线的标准测试电源。

选型建议：
对于追求高精度、高稳定性、高集成度且预算合理的用户，ZX1030A是一个极具性价比的选择。其便携式设计（20kg）也使其在实验室与现场之间灵活切换。若校验任务涉及大量RS485通讯或电能表时钟精度测试，建议选配相应功能模块。

五、总结

ZX1030A单相交流标准源凭借其基于DDS和PWM数字功放的硬件架构，实现了精度、效率与稳定性的良好平衡。它不仅满足了基础的电参量输出与测量需求，更通过模块化选配适应了日益复杂的现场校验环境。在与同类产品的对比中，其在输出纯净度、调节细度、带载能力及功能集成度方面展现出明显优势，是技术人员在执行单相交流仪表检定时，一款可靠且高效的理想工具。
     本文基于公开技术参数进行解读与分析，具体应用请以官方操作手册为准。
