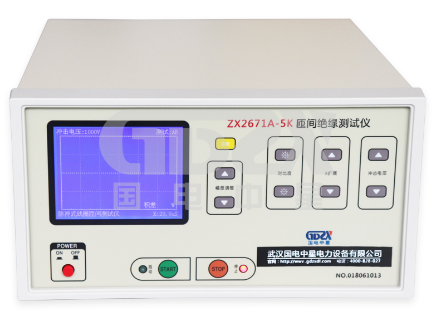

探析匝间绝缘测试技术：以ZX2671A-5K为核心的测试方案对比

引言
      在电机制造与维护领域，绕组匝间绝缘的可靠性是决定设备寿命与运行安全的关键。传统的兆欧表、直流电阻测试等方法难以发现早期的匝间绝缘缺陷，而“冲击波形比较法”已成为行业公认的有效检测手段。本文将围绕ZX2671A-5K匝间绝缘测试仪的技术方案，与其他测试方法及同类设备进行对比分析，旨在为技术人员提供深入的选型与应用参考。

一、 核心技术对比：“冲击波形比较法”的优势

ZX2671A-5K所采用的“冲击波形比较法”是一种动态、非破坏性的测试方法。其原理是将高压脉冲同时施加于标准件和被测件，通过比较两者衰减振荡波形的一致性来判断绝缘状况。

○   与传统方法的对比：

◇   绝缘电阻测试： 仅能反映绕组对地或相间的整体绝缘状况，无法检测出匝间因绝缘薄弱、局部放电等形成的微小差异。

◇   直流电阻测试： 只能发现严重的匝间短路，对于早期、高阻性的绝缘劣化几乎无法识别。

◇   ZX2671A-5K的优势： 它对电晕放电、局部短路、嵌线错误等细微故障具有极高的灵敏度。波形重叠、差异面积计算等功能，能将肉眼难以分辨的差异量化，实现精准判断。

二、 关键性能指标分析与应用场景

ZX2671A-5K的技术指标决定了其广泛的应用范围和可靠的测试能力。

1.宽范围可调脉冲电压（500V ~ 5000V）：

○   对比分析： 一些经济型测试仪的电压范围较窄或不可调。ZX2671A-5K的宽电压范围使其能覆盖从微特电机、继电器（使用较低电压）到小型电机、变压器（需要较高电压）等多种产品的测试需求。100V的步进精度便于技术人员根据产品规格逐级升压，找到最佳的测试电压点。

2.标准的波前时间与脉冲电容（0.5μS， 0.01μF）：

○   对比分析： 这个参数组合模拟了实际运行中可能出现的操作过电压等瞬态应力，符合GB 755等国家标准的测试要求。相比于参数不规范的设备，ZX2671A-5K的测试结果更具可比性和权威性，能真实反映绕组在高频冲击下的耐受能力。

3.高分辨率液晶显示与波形处理：

○   对比分析： 5.1英寸、320×240分辨率的显示屏，确保了波形显示的清晰度。相比于某些仍使用小型或低分辨率屏幕的设备，它在对比观察标准波形与测试波形时，能更直观地展现波形重合度、相位差等关键信息，大大降低了误判风险。

三、 综合评述：ZX2671A-5K在行业中的定位

综合其性能特点与技术指标，ZX2671A-5K在同类产品中呈现出以下鲜明特点：

○   测试覆盖度高： 从电动工具到小型变压器，其宽电压范围使其成为生产线质检和实验室维修的通用型工具。

○   判断直观可靠： “冲击波形比较法”结合清晰的波形显示，将抽象的绝缘状态转化为可视的图形差异，技术人员的经验能得以高效运用。

○   设计注重实用性： 7.2kg的重量和标准机箱尺寸，兼顾了移动的便利性与台架使用的稳定性。40W的低功耗也体现了其节能环保的设计理念。

结语
在电力设备检测领域，选择一款测试原理科学、性能指标过硬、操作直观可靠的仪器至关重要。ZX2671A-5K匝间绝缘测试仪基于成熟的“冲击波形比较法”，凭借其宽电压范围、标准化的测试参数和清晰的数据呈现，为技术人员提供了一套值得信赖的匝间绝缘测试方案。深入理解其技术内核，有助于我们在电机的生产、质检与维护工作中，更有效地排查早期隐患，保障电力系统的稳定运行。
