高压设备冲击试验技术解析：ZXCJV-400kV/20kJ发生器的设计与应用

冲击电压试验是评估35kV及以下高压设备绝缘性能的关键环节，其核心设备——冲击电压发生器的性能与可靠性直接关系到试验的有效性与安全性。本文将以ZXCJV-400kV/20kJ冲击电压发生器为例，探讨其技术特点与设计思路，为相关技术人员提供参考。

一、 核心性能与设计指标

该发生器标称容量为20kJ，最高输出400kV的标称雷电波冲击电压，采用4级结构，每级配备1.0μF/100kV的干式全绝缘电容器。其输出波形严格遵循标准要求，可产生1.2μs/50μs雷电冲击全波与2-6μs截波，满足各类高压设备的绝缘冲击试验需求。

在关键性能上，设备具备大于20%的同步范围与小于1%的同步误动率，并通过可靠的触发与调波设计，确保了试验的重复性与波形质量。

二、 关键部件与技术特点

1.主电容与绝缘结构

○   采用高密度固体干式电容器，每级直流工作电压为±100kV。该电容器具备体积小、重量轻、电感低的特点，且为全绝缘封装，有效避免了传统油浸电容器的漏油与变形问题。

2.触发与调波系统

○   采用靠球触发方式，实现了快速定位与无误触发，同步球隙触发范围大于20%，且无极性效应，提升了设备的可靠性。

○   调波电阻采用康铜丝无感绕制与绝缘树脂真空浇铸，结合弹簧压接机构，保证了接触可靠性与波形光滑度。

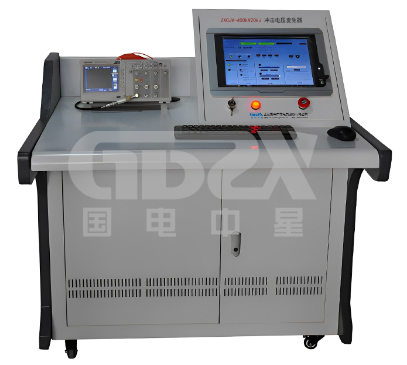

3.控制系统与智能化操作

○   以可编程控制器（PLC）为核心，通过两芯光缆传输指令，有效隔离电磁干扰。

○   系统具备手动、自动与程序控制功能，支持恒流充电（电压稳定度约0.5%），并可集成专用软件，实现与峰值电压表、示波器等设备的联动，构建完整的计算机测控一体化试验平台。

3.安全与防护设计

○   具备完善的连锁保护机制，如电磁铁自动接地机构、充电与接地连锁、过流与过压保护等，确保操作安全。

○   采用隔离滤波屏蔽设计，增强系统在复杂电磁环境下的抗干扰能力。

三、 应用场景与现场适应性

该发生器主要面向35kV及以下高压设备的冲击全波试验，适用于户内移动式安装。其结构紧凑、电容器与电阻等关键部件热容量设计充裕，支持长时间连续运行，满足现场高强度试验需求。使用中需确保可靠接地（接地电阻≤0.5Ω），并注意工作环境温湿度条件（-15~+50℃，相对湿度≤90%）。

四、 总结

ZXCJV-400kV/20kJ冲击电压发生器在整体结构、触发同步、波形控制及系统安全等方面体现了系统的设计思路。其干式绝缘、光缆控制、智能集成等特点，为现场冲击试验提供了可靠、高效的解决方案，有助于技术人员提升试验质量与效率。
