新型数字式局部放电检测技术解析——以ZXJF-2006系统为例

在电力设备状态检测与绝缘诊断领域，局部放电测试是评估高压设备运行状态的关键手段。随着数字化与智能化技术的发展，传统基于示波管和物理旋钮的局放测试仪正逐渐被新一代数字仪器所替代。本文将以ZXJF-2006局部放电测试系统为例，从系统架构、性能指标与使用体验等方面展开分析，供相关技术人员参考。

一、系统概述与设计理念

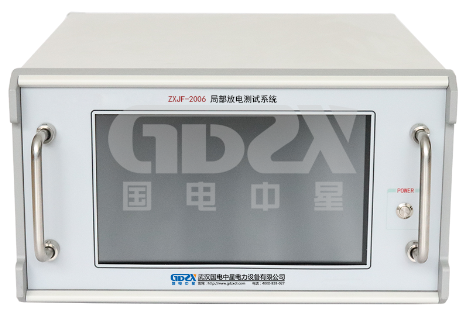

ZXJF-2006是我司研发的一款全数字式局部放电检测系统。其最大特点是采用10.1英寸电容触摸屏取代传统示波管与物理旋钮组合，实现了操作方式的根本变革。该系统基于32位高性能单片机设计，支持一键自动校正、高压分压比设置与串口数据上传，在提升操作效率的同时，也增强了设备的长期可靠性。

二、核心性能指标解析

1. 多通道与宽电容范围

系统具备四通道同步检测能力，适用于多绕组或三相设备的同步测试。其测试电容覆盖范围达6pF~250μF，可满足从小型绝缘件到大型电力变压器、GIS等不同容量试品的检测需求。

2. 灵活的频带组合与增益调节

系统提供九种频带组合，低频端可选10/20/40kHz，高频端可选80/200/300kHz。配合6档粗调（档间差20±1dB）与连续细调（范围>20dB），能有效适应不同现场干扰环境，优化信噪比。

3. 高精度测量与显示

○    放电量显示：支持1~2位小数，误差控制在±3%（满度）。

○    试验电压：量程150kV，误差±1%。

○    时基与时间窗：支持多种椭圆扫描频率，时间窗位、宽可独立调节，有助于在复杂干扰环境中分离有效放电信号。

三、灵敏度与通流能力对比

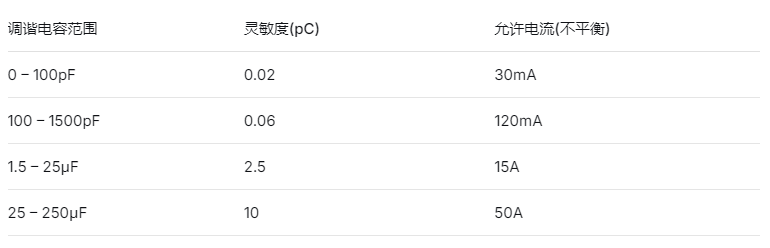

系统在不同调谐电容范围内的检测灵敏度与允许电流如下（节选）：

该设计使其既能检测微弱放电信号，也能在大电流条件下保持稳定运行，覆盖从实验室精密测量到现场大容量设备测试等多种场景。

四、与传统仪器的对比优势

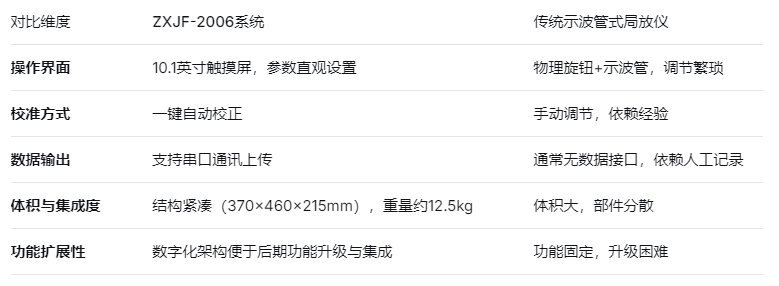

五、总结

ZXJF-2006局部放电测试系统凭借其全数字化的硬件平台、丰富的频带组合、灵活的通道配置以及直观的触摸屏操作，较好地解决了传统局放测试中操作复杂、数据记录不便等问题。该系统适用于电力部门、制造厂商及科研院所等单位，在对GIS、变压器、电缆等高压设备进行绝缘状态评估时，能够提供可靠、高效的测试支持。
