解析800kV/20kJ冲击电压发生器的关键技术指标与设计选型考量

在高压电气设备的绝缘检验领域，冲击电压发生器是模拟雷电过电压、考核设备绝缘强度的核心试验装置。本文将以国电中星ZXCJV-800kV/20kJ冲击电压发生器为例，深入剖析其技术特点、设计理念，并与常见设计进行横向对比，为技术同仁在设备选型与应用中提供参考。

一、 核心性能定位与技术指标解读

该发生器标称电压为800kV，能量为20kJ，主要定位于110kV及以下电压等级的高压设备冲击全波试验。

从其关键参数中，我们可以解读出以下设计考量：

○   高效率与波形合规性：在负荷电容小于3000pF时，可输出效率≥90%的1.2/50μs标准雷电波，确保了试验结果的准确性与可比性。

○   宽同步范围：大于20%的同步范围，结合其采用的靠球触发技术，显著提升了设备触发的可靠性与抗误动能力，将同步误动率控制在<1%的低水平。

○   稳定的元件基础：采用每级0.5μF/100kV的干式全绝缘封装电容器作为核心储能单元。这种电容器具有固有电感小、无漏油风险、变形量低（<1mm） 等特点，为波形质量和设备长期稳定运行奠定了基础。

二、 设计特点与同类方案的对比分析

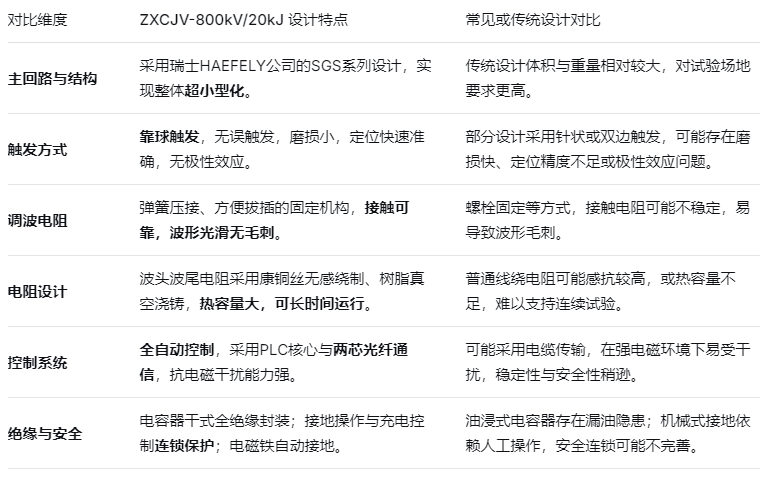

为清晰展示其设计优势，我们将从几个关键维度与常规或传统设计进行对比：

三、 智能化与安全性的系统集成

该设备不仅是单纯的冲击能量源，更是一个高度集成的智能试验系统：

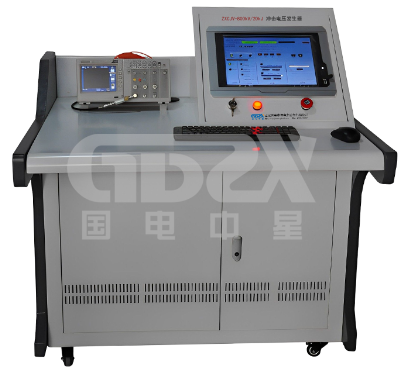

○   智能控制：支持手动、全自动和程序控制，可通过液晶面板或计算机软件进行操作，具备充电电压反馈（稳定度0.5%）、异常保护、状态指示等功能。

○   安全保障：设计了从过流/过压保护、充电接地连锁到隔离滤波屏蔽的多重安全机制，确保操作人员与设备本体的安全。

○   扩展性：专用软件包可与测量设备（如峰值电压表、示波器）配合，轻松实现冲击试验系统的计算机测控一体化，提升数据处理的效率和规范性。

四、 总结

ZXCJV-800kV/20kJ冲击电压发生器通过其紧凑化的结构、可靠的靠球触发、低感干式电容以及高度自动化的光纤控制系统，展现了一款现代冲击电压试验装置应具备的技术水准。其在确保核心输出性能（波形、效率）的同时，在长期运行稳定性、操作安全性与智能化集成度方面做出了重点优化。

对于需要为110kV及以下设备建立或升级冲击试验能力的技术单位而言，该型号所采用的设计理念和关键技术指标，为设备选型提供了一个在可靠性、安全性和长期运维成本方面都具有相当竞争力的参考方案。
