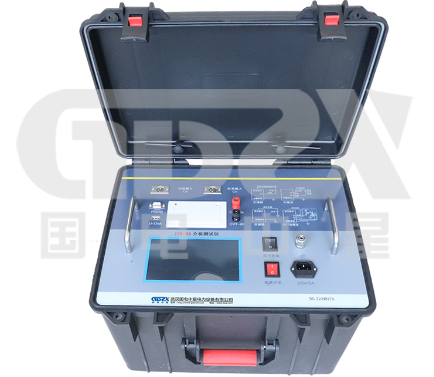

JSY-04全自动抗干扰介损测试仪在高压设备绝缘诊断中的技术特点与应用分析

介损测量是评估高压电气设备绝缘状态的关键手段之一，其结果直接影响设备运行可靠性判断与检修决策。传统电桥法测量易受现场电磁干扰影响，操作繁琐，难以适应变电站等复杂电磁环境下的快速测试需求。JSY-04全自动抗干扰介损测试仪采用变频电源技术与数字信号处理相结合的设计思路，在抗干扰能力、自动化程度及功能集成方面具有一定特点，可为现场绝缘诊断提供一种可行的技术选择。

一、核心技术机制：变频测量与数字滤波

该仪器核心测量原理基于变频电源技术与傅立叶变换数字滤波的结合。仪器内置可输出45Hz/55Hz纯正弦波的大功率开关电源，通过主动偏离工频50Hz，有效抑制现场电磁耦合引起的干扰信号。同时，利用数字滤波算法对采集信号进行处理，进一步提升信噪比与测量稳定性，在强干扰环境下仍可保持较好的重复性与准确度。

二、主要功能设计与现场适用性

JSY-04在设计上注重功能集成与操作简化，具备以下特点：

●   全自动测试流程：用户选定测试模式后，仪器可自动完成升压、测量、计算与结果存储，减少人为干预。

●   多场景兼容：支持变压器、互感器、套管、电容器、避雷器等常见设备的介损与电容测量，并具备CVT自激法测试功能，可测量C1、C2及总电容与介损。

●   反接线低压屏蔽功能：适用于220kV CVT母线接地情况下的不拆线测试，提升现场工作效率。

●   数据管理与输出：内置大容量存储器，支持U盘导出，配备热敏打印机，便于现场出具测试报告。

●   扩展性与安全性：支持外接高压电源，具备接地检测、过流保护与触电保护等多重安全机制。

三、关键性能参数分析

从技术指标来看，该仪器在以下几方面具备较好的工程适用性：

●   抗干扰能力：在200%工频干扰下仍可保持标称准确度，适用于变电站等强电磁环境。

●   宽范围测量：电容量覆盖3pF～30μF，介损分辨率达0.001%，可适应大多数高压设备绝缘测试需求。

●   频率可调：支持40–70Hz单频及双变频模式，用户可根据现场干扰情况灵活设置。

●   操作便捷性：采用全触摸屏图形界面，测试流程可视化，降低了对操作人员的技术依赖。

四、在绝缘诊断中的典型应用场景

该仪器适用于以下典型场景：

●   变电站预防性试验：对互感器、套管等设备进行定期绝缘状态监测。

●   CVT设备测试：支持自激法测量，无需拆除引线，提升测试安全性与效率。

●   油介质损耗测量：配合标准油杯，可用于绝缘油介损分析。

●   交流耐压试验辅助：可为PT、CT二次绕组及低压系统提供耐压测试支持。

五、总结

JSY-04全自动抗干扰介损测试仪通过变频抗干扰、数字化处理与功能集成等技术手段，在保证测量稳定性的同时，提升了现场测试的便捷性与安全性。其设计体现了当前高压测试设备向智能化、集成化发展的趋势，适用于各类高压电气设备的绝缘状态诊断与评估。技术人员在实际应用中，应结合设备类型、现场环境及测试要求，合理设置参数并严格执行安全操作规程，以确保测试结果的可靠性与人员设备安全。
