手持式变压器变比测试仪技术发展与应用分析——以ZX-SBC为例

随着电力系统对变压器运行可靠性要求的提升，变比测试作为变压器生产、安装与运维中的关键环节，其测试设备的性能与效率直接影响检测工作的质量与进度。本文以ZX-SBC手持式变压器变比测试仪为例，结合其技术指标与功能特点，分析该类设备在工程实践中的技术进展与应用价值，供相关技术人员参考。

一、设备概述与应用场景

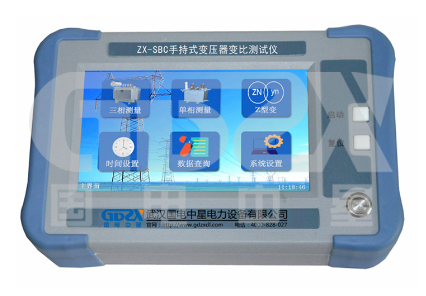

ZX-SBC手持式变压器变比测试仪专为变压器匝数比、电压比及接线组别测试设计，适用于变压器生产、安装验收与预防性试验等场景。该仪器采用三相逆变电源与智能化测量机制，旨在提升测试效率与数据可靠性，尤其适用于Z型变、整流变、接地变等特种变压器的测试需求。

二、关键技术参数分析

1.测量范围与精度

○   0.9~500：±（读数×0.1%+2字）

○   501~2000：±（读数×0.2%+2字）

○   2001~10000：±（读数×0.3%+2字）

○   量程覆盖0.9~10000，在不同区间内实现分级精度控制：

○   最小分辨率为0.0001，满足高精度测试需求。

2.电源与环境适应性

○   内置电池供电，支持野外无市电环境作业。

○   工作温度：-10℃~40℃，湿度≤85%（不结露），适应多种现场环境。

3.输出与保护机制

○   输出电压根据负载自动调节，具备高低压反接、匝间短路、分接开关异常及输出短路等多重保护，提升设备运行稳定性。

三、功能特点与工程实用性

1.三相逆变电源设计
采用自制三相精密逆变电源，避免市电谐波干扰，提升测量一致性，适用于发电机供电场景。

2.自动化与智能化测试

○   自动识别变压器接线组别（0-11），支持相间夹角测量。

○   可自动计算变比、误差及分接位置，最多支持99个分接点位识别，适用于不对称分接开关。

3.人机交互与便携性

○   7寸彩色触屏配合中文提示，操作直观。

○   仪器结构坚固，采用防震防水工程箱体，便于野外搬运与使用。

4.数据输出与扩展功能
支持外接打印机，实现测试数据的现场记录与归档，适应无纸化作业趋势。

四、与传统变比电桥的对比
与传统变比电桥相比，ZX-SBC在以下几方面体现明显优势：

●   测试效率：三相输出同步测量，支持自动组别识别，大幅缩短测试时间。

●   操作便利性：图形化界面与引导式操作，降低对人员经验的依赖。

●   适用性扩展：支持多种特种变压器测试，覆盖更广应用场景。

●   数据完整性：自动记录分接位置与误差数据，减少人为记录误差。

五、使用建议与注意事项

●   在极端温湿度环境下使用前，建议进行设备预热与功能验证。

●   测试前应确认接线正确，避免反接或短路导致保护触发。

●   定期进行设备校准与维护，确保长期测量一致性。

结语
      ZX-SBC手持式变压器变比测试仪在测量精度、环境适应性与操作智能化方面的设计，体现了当前变压器检测设备向高效、可靠、便携发展的趋势。对于从事变压器检测与运维的技术人员而言，合理运用该类设备，可显著提升测试工作的质量与效率，为电力系统的稳定运行提供有力支持。
