配电变压器绕组材质无损检测技术发展与ZX-BC188型设备应用解析

摘要
随着配电变压器入网质量管控要求的提高，绕组材质的准确识别成为保障设备运行可靠性与电网安全的关键环节。本文围绕绕组材质检测技术的演进，结合ZX-BC188变压器绕组材质识别装置的技术特点，分析其设计原理、功能实现与现场适用性，以期为电力检测技术人员提供参考。

一、绕组材质检测的技术背景与意义

配电变压器绕组材质（铜/铝）的差异直接影响设备的导电性能、温升特性与长期运行可靠性。传统检测方法多依赖抽样拆解或理化分析，存在破坏设备结构、检测效率低、难以全面覆盖等问题。因此，发展非接触式、无损化、现场可操作的检测技术，成为配电设备质量管控的重要方向。

二、ZX-BC188设备的技术原理与结构组成

该设备基于非接触加热与电气参数同步测量的原理实现材质判别。其工作流程可概括为：

1.非接触加热：通过专用加热装置对绕组出线端子进行可控加热，升温速率不低于8℃/分钟，过程中不破坏变压器原有结构；

2.参数同步采集：在加热过程中实时测量绕组端子的电气参数（如电阻、阻抗等）与温度变化；

3.智能判别输出：内置算法根据材质在温升过程中电气特性的差异，自动判别绕组材质属性（铜或铝），结果直接显示于工业触摸屏。

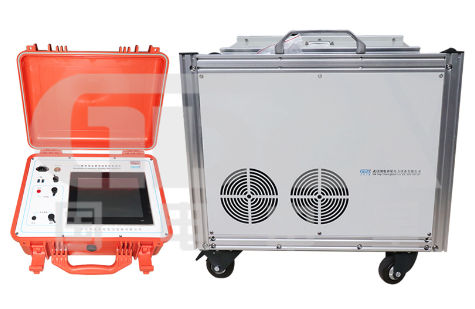

设备主要包含两大模块：

●   非接触加热装置：实现可控、均匀的端子加热；

●   测量控制箱：集成电气测量、温度采集、控制逻辑与操作界面，支持现场一键式操作。

三、核心性能特点与技术指标分析

1. 非接触无损检测

设备采用非接触加热方式，避免了对变压器绝缘结构与接线端子的物理损伤，适用于在运设备的现场检测，符合状态检修与质量抽检的需求。

2. 多参数同步测量与智能判读

在加热过程中同步采集温度与电气参数，通过曲线变化趋势与特征值比对，提升材质判别的可靠性。工业触摸屏直接显示结果，支持过程数据回溯，便于现场验证与分析。

3. 环境适应性与操作便捷性

设备工作温度范围覆盖-10℃～+50℃，适应常见现场环境；采用380V供电，符合配电作业现场电源条件；集成化设计降低操作复杂度，适合现场快速部署。

4. 技术参数概要

●   温度测量范围：0-100℃，精度±2℃；

●   加热控制：升温速率≥8℃/分钟，端子温度≤100℃；

●   显示交互：10.4英寸工业触摸屏，支持曲线显示与结果输出；

●   电源与环境：380V±10%，海拔≤2000m，湿度5%-90%（无凝露）。

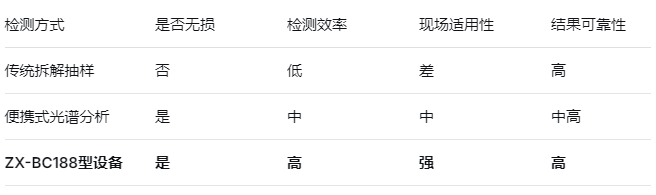

四、与同类检测方法的比较

该设备在不破坏设备、不影响运行的前提下，实现了对绕组材质的快速判别，尤其适用于批量抽检、入网验收及在运变压器质量核查等场景。

五、现场应用建议与注意事项

1.检测前准备：确认变压器处于停电状态，清理端子表面，确保测温点接触良好；

2.环境适应性：极端温湿度条件下建议先进行设备自校验；

3.结果交叉验证：对判别结果存疑时，可结合历史数据或二次复测进行分析；

4.设备维护：定期校准温度传感器与电气测量单元，保障数据可靠性。

六、结语

ZX-BC188变压器绕组材质识别装置体现了无损检测、智能判读、现场适配的技术发展趋势，为非破坏性材质检测提供了一套可行的解决方案。在配电变压器质量管控逐步精细化、数字化的背景下，该类设备有望在入网检测、运检质量抽查等环节中发挥更重要的作用。
