ZXYZ-2012A有载分接开关测试仪技术解析：从参数看变压器分接开关检测能力

有载分接开关作为变压器中唯一频繁动作的机械与电气结合部件，其过渡波形与过渡电阻的状态直接关系到变压器运行的可靠性。在发电厂、变电站及变压器制造企业的预防性试验中，分接开关测试仪的选择直接影响检测数据的可信度与现场作业效率。本文基于公开技术参数，对ZXYZ-2012A变压器有载分接开关测试仪进行多维度解析，为技术人员开展设备选型与现场检测提供参考。

一、 产品定位与设计思路

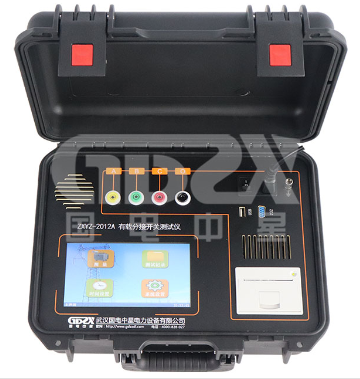

ZXYZ-2012A定位于变压器有载分接开关的过渡过程参数测试，适用于电力系统发供电单位及变压器制造行业的现场交接试验、预防性试验及故障诊断。从设计理念上看，该仪器在保证测量精度的前提下，重点强化了便携性与操作智能化，以适应当前变电站作业现场对设备轻量化、数据可视化的实际需求。

二、 核心测试能力解析

1. 输出电流与过渡电阻测量范围

分接开关测试通常采用恒流源法，通过施加恒定电流测量过渡电阻与过渡时间。ZXYZ-2012A提供1.0A、0.5A、0.2A三档输出电流，对应不同的过渡电阻测量范围：

●   1.0A档位：0.3Ω~20Ω，适用于常规绕组电阻较小的变压器分接开关检测；

●   0.5A档位：5Ω~40Ω，覆盖中等阻值范围；

●   0.2A档位：20Ω~100Ω，适用于大阻值过渡电阻或特殊结构分接开关。

三档电流配置使仪器对不同容量、不同电压等级的变压器均具备良好的适应性，现场人员可根据预估阻值选择合适的测试档位，避免因量程不匹配导致的测量偏差。

2. 时间参数测量能力

过渡时间是判断分接开关切换同步性与触头烧损程度的关键指标。该仪器过渡时间测量范围0~320ms，可覆盖各种型号有载分接开关的典型过渡过程。20kHz的采样速率意味着每秒钟采集20000个数据点，对应时间分辨率为0.05ms，结合±（0.1%读数±0.2ms）的时间测量精度，能够清晰捕捉过渡过程中的波形细节，为技术人员分析切换时序、判断触头动作顺序提供数据支撑。

3. 开路电压设计

仪器开路电压为24V，这一电压等级既能保证对过渡电阻的有效激励，又兼顾了现场测试的安全性，符合电力测试设备的一般设计规范。

三、 智能化与操作便捷性

1. 直读功能与绕组适应性

针对变压器绕组接线方式的多样性，ZXYZ-2012A支持Yn、Y、D不同接线形式的测试，且阻值无需人工换算即可直接显示。这一设计减少了现场人员的计算环节，避免了因换算错误导致的误判。同时，仪器支持带绕组或不带绕组两种测试模式，为不同试验条件下的检测提供了灵活性。

2. 波形显示与数据管理

仪器配备7英寸液晶显示屏，在户外光线条件下可清晰查看测试波形。参数中提到“波形显示根据采样值自动调整电阻、时间值幅值”，即仪器能够根据实际采样数据动态优化显示比例，使过渡波形始终以最佳尺度呈现，便于观察开关切换过程中的细节特征。

数据存储方面，内部自动保存500组数据的能力满足了班组连续多台变压器检测的需求，后期可通过机内存储调阅历史波形，进行趋势对比或异常复判。

3. 移动端扩展

值得关注的是，该仪器支持手机APP连接。这一扩展功能使现场检测数据可实时同步至移动端，便于多人协作查看、远程会诊或快速生成检测报告，契合当前电力检测向数字化、移动化发展的趋势。

四、机械结构与环境适应性

1. 重量与便携设计

现场作业人员对仪器重量的敏感度往往高于实验室环境。ZXYZ-2012A采用主机与线箱分体设计，主机重量6kg，线箱重量4.5kg，整体控制在10.5kg左右。主机与线箱外形尺寸均为360×290×170mm，便于放入车辆后备箱或携带至狭窄的变电站场地。

2. 测试线配置

标配13米测试线长度，基本满足主变压器场地测试时仪器与试品之间的布线需求。对于特大型变压器或特殊布置场景，还可根据现场情况定制线长，避免因测试线过短导致的仪器摆放受限。

3. 环境适应性

仪器工作环境温度覆盖 -10℃ 至 50℃，相对湿度≤85%RH，适应我国大部分地区户外作业的温湿度条件。工作电源采用AC220V±10%，50±1Hz工业标准电源，现场取电方便。

五、技术总结

从技术参数综合分析，ZXYZ-2012A有载分接开关测试仪是一款兼顾测量精度、现场适应性与操作智能化的专用检测设备。其多档位电流配置与宽范围过渡电阻测量能力，使其能够覆盖不同电压等级、不同容量的变压器检测需求；20kHz采样速率与自动波形调整功能，保证了过渡过程细节的完整捕获；手机APP支持与500组数据存储，则顺应了电力检测数字化转型的方向。

对于变压器运维与试验人员而言，该仪器的价值不仅体现在参数指标的先进性，更体现在对现场作业场景的深度理解——从直读显示减轻计算负担，到分体设计优化搬运体验，再到移动端扩展提升协作效率，这些设计共同指向一个目标：让分接开关检测更可靠、高效、便捷。
