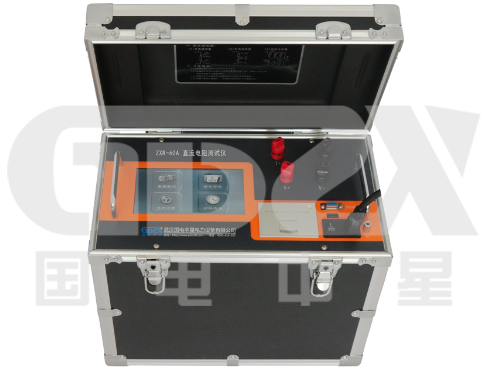

ZXR-60A直流电阻测试仪技术特性与应用分析

一、概述

直流电阻测试是变压器、电机、电抗器等电磁设备预防性试验中的重要项目，主要用于检查绕组接头焊接质量、绕组匝间短路、分接开关接触状况、引出线断裂及多股导线并绕断股等隐患。ZXR-60A直流电阻测试仪基于高速单片机控制平台，采用模块化电源技术，在大中型变压器直流电阻测量场景中具备较宽的电流档位覆盖范围和自动化操作能力。

二、技术指标与测量能力

1. 测试电流与量程配置

仪器提供<20mA、5A、10A、20A、40A、60A共六档测试电流，适配不同容量变压器绕组的测量需求：

●   60A档：测量范围40μΩ～300mΩ

●   40A档：测量范围50μΩ～500mΩ

●   20A档：测量范围100μΩ～1Ω

●   10A档：测量范围500μΩ～2Ω

●   5A档：测量范围1mΩ～4Ω

●   <20mA档：测量范围10Ω～20kΩ

电阻显示有效位数为4位，其中60A至5A档准确度为±（0.2%+2字），<20mA档准确度为±（0.5%+2字），满足电力行业对直流电阻测试精度的常规要求。

2. 保护与安全机制

设备内置反电势保护功能，可有效抑制电感元件断电时产生的反向冲击，降低仪器受损风险。同时配备高响应放电报警电路，放电指示清晰，帮助操作人员判断放电状态，减少误操作。

三、功能特性与操作体验

1. 智能功率管理

仪器采用智能功率管理技术，根据测试状态动态调节输出功率，使其在维持稳定测量的前提下尽可能工作于低功耗模式，有利于降低内部温升，延长连续工作时间。

2. 人机交互与显示

配备7英寸高亮度触摸彩色液晶屏，强光环境下仍可清晰读取数据。全触屏操作结合中英文界面自由切换，降低了菜单层级复杂度。仪器同时保留面板式微型打印机，可现场打印测量结果。

3. 数据管理能力

自带万年历时钟与掉电存储功能，可存储1000组测试数据，支持随时查阅历史记录。数据导出方面，配备RS232接口、USB接口，既可与上位机通讯，也可通过U盘转储数据。

4. 远程控制扩展

仪器支持通过安卓手机或平板，配合专用APP进行远程控制，测试数据可存储上传，便于现场操作人员在不直接接触仪器面板的情况下完成测试流程，也方便数据集中管理。

四、结构与便携性

主机外形尺寸405mm×230mm×355mm，重量15.1kg；配套线箱尺寸360mm×260mm×180mm，重量5.75kg。测试线长度为13米，适应大中型变压器现场接线需求。

工作环境要求为温度0℃～40℃，相对湿度小于90%RH（不结露），电源采用AC 220V±10V、50Hz±1Hz，最大功耗1000W，整机配备10A保险管。

五、典型应用场景

在变压器直流电阻测试中，该仪器适用于以下场景：

●   变压器绕组直流电阻测量：判断绕组接头焊接质量、匝间短路、引线断裂等

●   有载分接开关检测：验证分接开关各位置接触是否良好，实际位置与指示位置是否一致

●   多股并绕绕组检查：识别断股缺陷

●   电机、电抗器直流电阻测试：适用于大型电磁设备的预防性试验

六、结语

ZXR-60A直流电阻测试仪在电流档位配置、测量范围、保护机制及数据管理等方面具备较为完善的架构。其60A大电流输出能力可满足大中型变压器低压侧绕组的低阻测量需求，智能功率管理与多接口数据交互设计则兼顾了现场操作的便利性与数据追溯能力。对于电力设备运维人员而言，该仪器可作为变压器直流电阻测试的常规工具，适用于变电站、发电厂及设备检修场景中的预防性试验工作。
