技术解析：ZXYZ-2013系列变压器有载分接开关测试仪的设计与应用

在变压器运维与制造环节中，有载分接开关的可靠性直接影响电力系统的电压稳定性与设备安全。对有载分接开关过渡电阻、过渡时间等关键参数的准确测量，是评估其机械与电气性能的重要手段。本文围绕ZXYZ-2013系列变压器有载分接开关测试仪，从技术参数、性能特点、选型配置及现场适用性等方面进行系统梳理，供电力设备检修、变压器制造及发电行业技术人员参考。

一、产品定位与应用场景

ZXYZ-2013系列专用于测量变压器有载分接开关的过渡电阻与过渡时间。该型仪器在设计中强调智能化操作与现场适应性，采用全中文菜单提示，操作流程简明，适用于发电单位、变压器制造企业及电力检修部门开展例行试验与故障诊断。

二、关键测量参数与技术指标

根据技术参数表，该系列测试仪在核心测量能力上具备以下特征：

输出电流：可选2.0A、1.0A、0.5A、0.2A四档，适应不同阻值范围的测量需求；

过渡电阻测量范围：

2.0A档：0.3Ω～5Ω

1.0A档：1Ω～20Ω

0.5A档：5Ω～40Ω

0.2A档：20Ω～100Ω

过渡时间测量范围：0～320ms；

测量精度：

过渡电阻：±（5%读数±0.1Ω）

过渡时间：±（0.1%读数±0.2ms）

采样速率：20kHz，可有效捕捉开关切换过程中的动态波形；

开路电压：24V；

工作电源：AC220V±10%，50±1Hz。

上述参数覆盖了常见有载分接开关的测试范围，20kHz的采样速率能够为过渡过程的波形分析提供足够的数据密度。

三、性能特点与现场适用性

1. 输出电流大，整机重量轻

仪器在保证输出电流能力的同时，注重便携性设计。主机重量6kg，线箱重量4.5kg，相较于传统同类设备，现场搬运与布置的负担有所减轻。

2. 多类型变压器适配

支持Yh、Y、D型变压器测试，阻值测量结果无需换算即可直接显示，减少人工计算环节，降低误操作风险。

3. 带绕组与不带绕组测量

可根据现场试验条件选择带绕组或不带绕组测量方式，提升测试灵活性，便于在不同检修场景下获取有效数据。

4. 波形显示与自动幅值调整

波形显示功能可根据采样值自动调整电阻与时间值的幅值，帮助技术人员直观判断开关切换过程中的触点接触状态与过渡波形特征。

5. 数据存储与界面设计

内部可自动保存500组测试数据，配合7英寸大液晶显示屏，便于现场查阅历史记录与实时波形。全中文菜单界面降低了操作门槛，适合一线检修人员使用。

6. 保护电路

具备完善的保护电路设计，增强设备在复杂现场环境下的可靠性，减少因接线错误或异常工况导致的设备损坏风险。

四、选型配置

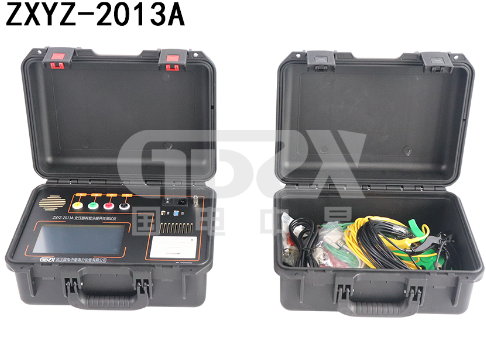

ZXYZ-2013系列提供两种规格型号：

ZXYZ-2013A：不带可充电锂电池，适用于有稳定外接电源的试验场景；

ZXYZ-2013B：带可充电锂电池，适用于现场无市电接入或需临时移动测试的工况。

用户可根据实际作业环境选择对应版本，提升现场部署的便捷性。

五、测试线缆与环境适应性

标配测试线长度为13米，并支持长度定制，满足不同容量变压器及不同测试距离的需求。仪器设计运行环境温度为-10℃～50℃，相对湿度≤85%RH，可适应多数变电站及制造车间的现场条件。

六、技术应用价值总结

ZXYZ-2013系列变压器有载分接开关测试仪在过渡过程测量方面具备明确的技术定位。其多档位电流输出、20kHz采样速率、波形显示及自动幅值调整等功能，为技术人员提供了较为完整的开关特性分析手段。轻量化结构与可选锂电池配置，进一步提升了设备在移动作业场景下的适用性。

对于从事变压器检修、状态评估及制造质量控制的专业人员而言，该系列仪器在测量精度、操作便捷性与现场适应性之间形成了较为平衡的技术方案。
