ZXR-10PA 直流电阻测试仪技术解析与行业同类产品对标

一、引言

直流电阻测试是变压器、电压互感器等电力设备出厂试验、交接试验、预防性试验的核心项目，用于检测绕组焊接质量、匝间短路、分接开关接触状态、引线断线等潜伏性故障，是保障电力设备安全运行的关键检测手段。ZXR-10PA 直流电阻测试仪作为面向中小型电力设备检测的专用仪器，在电源技术、自动化控制、智能化功能上形成了差异化技术优势。本文结合产品核心参数与性能特点，从技术原理、性能指标、应用场景等维度深度解析，并与行业同类产品开展对标分析，为电力技术人员选型、使用提供技术参考。

二、产品核心技术参数与设计逻辑

（一）核心技术指标解读

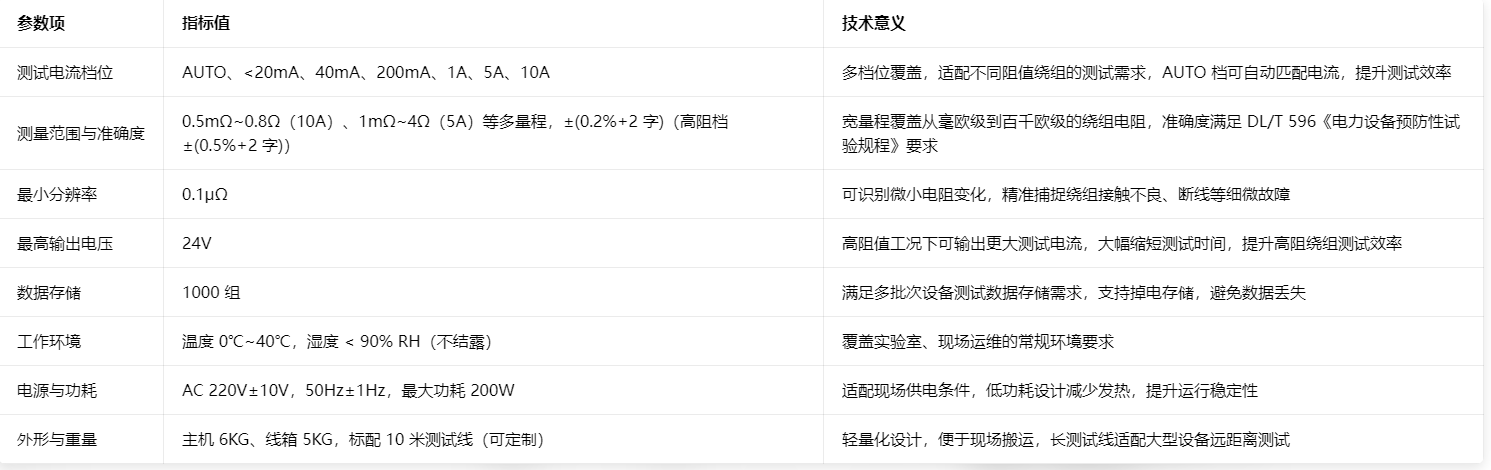

根据产品技术文档，ZXR-10PA 的核心技术参数如下：
    （二）核心性能特点解析

全新电源技术与宽量程适配仪器采用创新电源技术，实现多档位电流输出，可根据负载自动选择最优测试电流，覆盖中小型变压器、电压互感器全规格绕组的直流电阻测试需求；24V 最高输出电压解决了高阻绕组测试电流不足、测试时间长的痛点，大幅提升测试效率。

全流程智能化与自动化设计整机由高速单片机控制，集成自动放电、放电报警功能，避免人工操作失误；支持安卓手机 / 平板 APP 远程控制，测试数据可云端存储上传，实现测试流程数字化；自带万年历时钟、1000 组数据存储、面板式微型打印机，满足现场测试数据记录、溯源需求。

完善的保护与温度换算功能内置反电势冲击、断线、断电、电源过热等多重保护机制，同步声光报警，可靠抵御变压器绕组反电势对仪器的冲击；支持铜铝材质任意温度换算，可直接输入绕组温度与目标换算温度，自动生成标准温度下的电阻值，简化试验数据处理流程。

人性化交互与多接口适配七寸高亮触摸彩色液晶，强光下显示清晰，全触屏操作支持中英文切换；集成蓝牙、RS232、USB 三种通讯接口，适配计算机通讯、U 盘数据存储等多种数据传输方式，满足不同试验场景的数字化需求；智能功率管理技术，仪器工作在最小功率状态，有效节能、减少发热，延长设备使用寿命。

三、与行业同类产品的技术对标分析

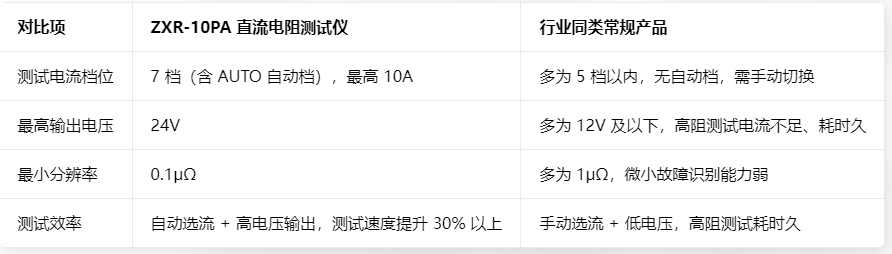

（一）测试性能与效率对标

       ZXR-10PA 的核心优势在于自动电流匹配 + 24V 高电压输出，解决了传统仪器高阻绕组测试慢、手动操作繁琐的问题，尤其适配中小型变压器多绕组、多档位的批量测试场景，大幅提升试验效率。

（二）智能化与数字化功能对标

远程控制与数据管理：同类产品多仅支持本地操作，无 APP 远程控制功能；ZXR-10PA 支持微信公众号 + 专用 APP 全程控制，测试数据云端存储，实现测试流程数字化、可追溯，适配电力试验数字化转型需求。

温度换算功能：同类产品多仅支持单一材质（铜）固定温度换算，ZXR-10PA 支持铜 / 铝双材质任意温度换算，直接输入温度即可自动计算，简化数据处理，避免人工计算误差。

数据存储与打印：同类产品多存储量≤500 组，无自带打印机；ZXR-10PA 支持 1000 组掉电存储，自带面板式微型打印机，现场直接打印测试结果，满足试验现场记录需求。

（三）保护与可靠性对标

保护机制：同类产品多仅具备基础放电保护，ZXR-10PA 集成反电势冲击、断线、断电、电源过热等多重保护，同步声光报警，大幅提升现场试验安全性，避免仪器损坏。

功耗与散热：同类产品最大功耗多≥300W，发热严重；ZXR-10PA 采用智能功率管理，最大功耗仅 200W，有效减少发热，提升设备长期运行稳定性。

便携性：同类产品主机重量多≥8KG，ZXR-10PA 主机仅 6KG，轻量化设计 + 底部便携结构，适配现场频繁搬运需求。

（四）应用场景适配性对标

实验室出厂 / 交接试验：宽量程、高准确度、多接口适配，满足变压器、互感器出厂试验的批量测试需求，支持数据自动上传至试验管理系统。

现场预防性试验：轻量化设计、长测试线、APP 远程控制，适配变电站、配电室现场不停电测试，多重保护保障现场操作安全。

故障排查场景：0.1μΩ 高分辨率，可精准捕捉绕组接触不良、匝间短路等细微故障，为设备故障诊断提供可靠数据支撑。

四、技术应用与使用注意事项

（一）核心应用场景

变压器绕组直流电阻测试：检测绕组焊接质量、匝间短路、分接开关接触状态、引线断线等故障，是变压器出厂、交接、预防性试验的必做项目。

电压互感器直流电阻测试：检测互感器绕组、引线的连接状态，排查绕组断线、接触不良等潜伏性故障。

其他电力设备测试：可用于母线、电缆、断路器等导电回路的直流电阻测试，拓展应用场景。

（二）技术使用注意事项

测试前准备：测试前需将设备充分放电，避免残余电荷影响测试结果；根据绕组阻值选择合适测试电流档位，高阻绕组优先选择高电压大电流档位，提升测试速度。

接线与安全操作：严格按照仪器接线说明连接测试线，确保接线牢固；测试过程中严禁断开测试线，避免反电势冲击损坏仪器；现场测试需做好绝缘防护，遵守电力安全作业规程。

温度换算与数据处理：测试时需准确记录绕组实际温度，根据设备材质（铜 / 铝）选择对应换算方式，将测试结果换算至 20℃标准温度，确保试验数据合规。

仪器维护与校准：定期对仪器进行精度校准，保证量值溯源；清洁测试线接线端子，避免氧化导致接触电阻增大；长期不用时需存放于干燥通风环境，避免受潮损坏。

五、结论

ZXR-10PA 直流电阻测试仪以全新电源技术、全流程智能化设计、完善的保护功能，形成了针对中小型电力设备直流电阻测试的技术优势，相比行业同类产品，在测试效率、智能化水平、安全性、便携性上均有显著提升，是电力试验、运维场景的优选检测设备。

对于电力技术人员而言，该产品可满足实验室批量测试、现场预防性试验、故障排查等多场景需求，选型时需结合被测设备阻值范围、测试场景、数据管理需求进行匹配；使用过程中需严格遵循试验规程，做好接线、安全、校准等环节管控，保障测试数据准确可靠。
