氧化锌避雷器测试仪的操作模式有哪几种?

发布时间:2018-12-03 浏览数:122

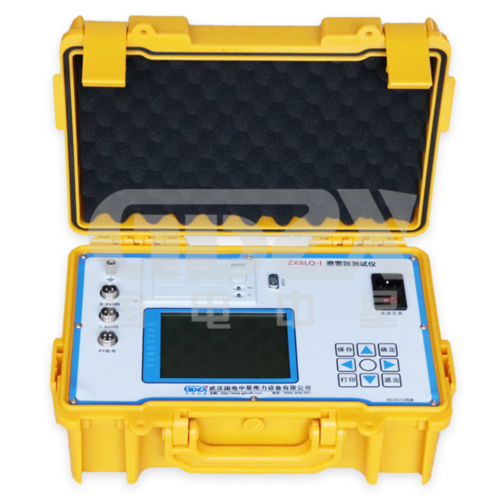

       用于检测氧化锌避雷器电气性能的专用仪器——氧化锌避雷器测试仪,可用于带电检测和停电检测,具有接线简单、测量精度高、可靠性强等特点。氧化锌避雷器测试仪的操作模式有哪几种?国电中星详细介绍。


一、有线模式

        氧化锌避雷器测试仪输入PT二次电压作为参考信号,同时输入MOA电流信号,经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值(Ir1p),正交分量是容性电流基波峰值(Ic1p):

Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ

考虑到δ=90°—Φ相当于介损角,直接用Φ评价MOA也是十分简捷的:没有“相间干扰”时,Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求,Φ不能小于75.5°,可参考下表对MOA性能分段评价:

性能<75°75°~77°78°~80°81°~8384°~89>89°
Φ有干扰

实际上Φ<80°时应当引起注意。

1、接地

        测量前先连接地线,测量完后拆接地线!如果接地点有油漆或锈蚀必须清除干净。

2、参考电压

        参考电压信号线一端插入参考电压插座,另一端接被测相PT二次低压输出:小黑夹子接中性点(x),小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远,可使用加长线。靠近两个小夹子处各有一只0.1A保险管,是用于防止意外烧断PT保险丝的。0.1A保险管损坏后应更换相同规格保险管。

3、电流信号

        先将泄漏电流信号线插头插入仪器,后将另一端夹子夹到(或通过绝缘竿搭到)被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上,由MOA下端取电流信号。靠近夹子处有一只0.1A保险管,用于防止错接PT。保险管损坏后应更换相同规格保险管。电流信号不能使用加长线。

二、感应模式

        在MOA底座上设置电场感应传感器,其感应电流超前电场强度(母线电压)90°,经过积分运算后与电场强度或母线电压同相位,因此可以用电场感应传感器的信号作为测量参考。仪器输入电场感应传感器信号,同时输入MOA电流信号,经过傅立叶变换可以得到电场基波E1、电流基波峰值Ix1p和电流电场角度Φ。与电场同相分量为阻性电流基波峰值(Ir1p),正交分量是容性电流基波峰值(Ic1p)。

1、使用B相感应信号作参考

        因为A/C两个边相对B相底座的电场影响抵消,应将感应板设置到B相MOA底座上与A/C相相对称的位置,可以得到B相正确的相位信息。A/C相MOA底座电场受B相影响,不要将感应板设置到A/C相MOA底座上。

三、无线模式

        使用无线传输终端把PT二次电压信号传送到仪器的电压采集部分。从而代替连接PT的长线。

1、无线传输终端

        小黑夹子接中性点(x),小红夹子接B相。两个小夹子旁边各有一只0.1A保险管,用于防止意外烧断PT保险丝。0.1A保险管损坏后应更换相同规格保险管。

2、电流信号:和有线模式一样

四、三相同测

1、接地

        测量前要先连接地线,测量完后拆接地线!如果接地点有油漆或锈蚀必须清除干净。

2、参考电压

        参考电压信号线一端插入参考电压插座,另一端接B相PT二次低压输出。靠近两个小夹子处各有一只0.1A保险管,用于防止意外烧断PT保险丝。0.1A保险管损坏后应更换相同规格保险管。

3、电流信号

        先将泄漏电流信号线插头插入仪器,后将另一端的四个夹子夹到(或通过绝缘竿搭到)A,B,C相MOA放电计数器上端和地端。靠近夹子的地方有一只0.1A保险管,是用于防止错接PT的。保险管损坏后应更换相同规格保险管。电流信号不能使用加长线。

        国电中星是专业的电力检测设备生产厂家,生产的氧化锌避雷器测试仪分别有:ZX-MOA氧化锌避雷器直流参数测试仪、ZX-JS避雷器放电计数器校验仪、ZXBLQ-I 氧化锌避雷器测试仪、ZXBLQ-Ⅲ三相氧化锌避雷器测试仪、ZXJS-I手持式避雷器放电计数器检测仪等,型号多,规格全,欢迎致电!
