变比组别测试仪检定装置有哪些测试功能?

发布时间:2019-02-20 浏览数:35

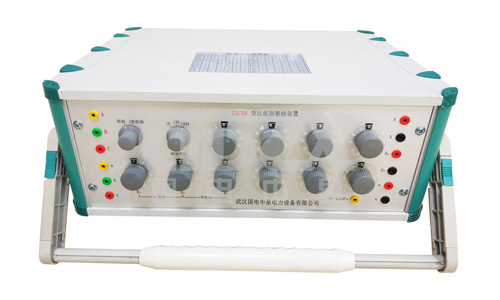

       我们知道,变比组别测试仪检定装置是用来检定0.05级及以下变压器变比组别测试仪的变比精度、分辨率和组别的正确性。那么,变比组别测试仪检定装置有哪些测试功能呢?下面国电中星为大家详细介绍。


一、变比测试功能

        变比组别测试仪检定装置利用感应分压器部分检定变比组别测试仪的变比。可预置的标准变比值是1.111111~0.0000001 之间任意值的倒数。检定变比时,UAX 的额定电压为 200V,该装置可在额定电压的 20%~100%内工作。

二、分辨率测试功能

        变比组别测试仪检定装置测试变比测试仪所显示值的分辨率,可预置变比值是1.111111~0.0000001 之间任意值的倒数,测试各种变比测试仪的分辨率,在分辨率测试时,对误差不作要求,但检定变比测试仪分辨率时,变比测试仪的显示值应该随分辨率的增减有明显的变化。一般情况下,变比值在 10.000~11.100 之间,变比测试仪的显示值应该随着感应分压器置数的变化而有明显的变化。

三、 直通测试功能

        当感应分压器置数为 1.000000 时,即为直通。变比组别测试仪检定装置的直通测试功能是将变比测试仪的一次电压 UAB 直接连接于二次端(a、b 端)即 UAB=Uab,可对变比测试仪进行 1/1的自校,注意不能在不允许直通的变比测试仪的检定。对于不允许直通的变比测试仪,可以利用感分的隔离绕组进行 1/1 的隔离测试。

四、 组别测试功能

        变比组别测试仪检定装置将标准三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法组成 12 种组别,可对变比组别测试仪的全部组别进行测试,同时在组别测试的变比值可有 10、100、1000 三种选择,其组别测试时的标准三相 PT 的各单相误差全部小于 0.05%。

五、Z 形组别测试功能

        Z 形组别共有 10 组(△/Z 或 Y/Z),此时的变比值为 100,标准三相 PT 的各个单相的两个二次绕组的误差均小于 0.05%。

        国电中星是专业的电力测试设备生产厂家,生产的设备种类齐全,型号多,在产品和服务的过程中受到客户的一致好评。
