变比组别测试仪检定装置的变比测试如何操作

发布时间:2019-02-22 浏览数:20

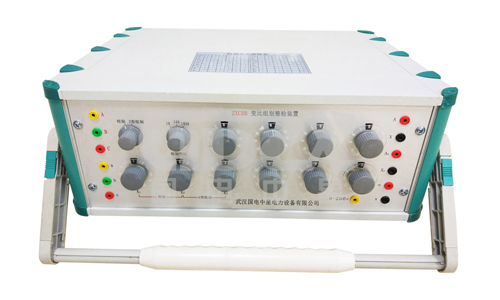

       变比组别测试仪检定装置具有变比测试功能,那么变比测试该如何操作呢?国电中星为大家略略介绍ZXCBB变压器变比整检装置进行变比测试的操作说明。


1、在变比测试区(感应分压器部分),将变比测试仪的 A、B 两个端子分别接到变比组别检定装置的感应分压器部分的 A0、X0 端,将变比测试仪的 a、b两个端子分别接到变比组别检定装置的感应分压器部分的 a(0~200V)、X0端,并将 A 与 A0、X 与 X0 分别短接,对感应分压器进行不同的置数得到不同的变比值,逐一测试变比组别测试仪,并根据被测变比测试仪所显示的结果逐一计算出各个变比时的误差,以此来确定变比测试仪的准确度。各个变比误差的计算公式如下:


公式中的标称值为“变比检定装置”所给出的标准变比值(即感应分压器置数的倒数)。

2、分辨率测试。对感应分压器进行不同的置数,然后改变逐档置数,变比测试仪的显示值会有明显的变化。比如说先把感应分压器置数为 0.1000000,然后在 0.1000000~0.0999900 之间变化,变比测试仪应该有明显变化,以此来判定变比测试仪的显示值的分辨率。

3、 感应分压器置数为1.000000 时,这时可以对变比测试仪的变比做 1/1 自校。而把变比测试仪的一次侧电压直接输入到二次侧,此时变比显示值应为1.0000。如果不同,即为该被测变比测试仪在此时的误差。
