回路电阻测试仪现场测试中可能存在的问题有哪些

发布时间:2019-03-12 浏览数:7

        回路电阻测试仪在电力行业中应用十分广泛。在实际试验过程中也会遇到一些问题,下面国电中星总结回路电阻测试仪现场测试中可能存在的问题有哪些。


        目前市场上大部分回路电阻测试仪原理是采用典型的四线制测量法,由高频开关电源提供大于100A的测试电流,按下测量键时,高频开关电源输出大于100A以上的测试电流,同时采样电路开始采样,取得的信号经放大器放大,由A/D转换器将模拟信号转换成数字信号后,再经微处理器对数据进行滤波、运算、处理,最后送显示器显示出此次测量的电流和电阻值。并可以在当电流测试回路出现断线或接触不良时,仪器会根据电流分流器上的电压判断出电流回路接触不良或开路。

  1、现场测试可能存在的问题

  按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值,此时会出现以下几种情况:

  (1)电压回路开路,测试现场没有强电场干扰,这种情况下,由于放大器输入的差模电压基本为0,故仪器显示的测试数值接近为0,如果测试人员有足够的现场测试经验,可以判断出是仪器电压回路测试线异常,将仪器电压回路测试线异常排除后,可以得出最终正确测试结果;

  (2)电压回路接触不良,大多数情况下断路器的接线端子在长期运行后端子排外表面会产生氧化膜或油膜,当回路电阻仪的电压测试钳夹接到这样的端子排上时就可能产生接触不良,既电压测试线钳夹本身也要产生一定的接触电阻,该接触电阻值达到与电压采样回路的内阻值相当时,将对测试结果产生严重影响。

  (3)电压回路开路或接触不良(开路时可视接触电阻R1无穷大),测试现场有较强的电磁干扰,如母线带电,此时带电母线通过以空气为介质的电容,干扰测试仪的两条电压测试线,由于干扰的作用使回路测试仪电压采集线两端出现差模电压。

  2、利用改进型四线制测量法解决以上问题

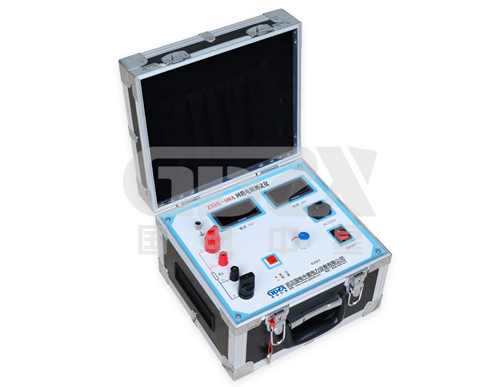

ZXHL-100A回路电阻测试仪根据对以上问题的分析,采用最新电源技术,通过大电流恒流源给试品加电测试,采集电压电流的数值,计算试品的电阻值,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,解决目前传统回路电阻测试仪存在的问题。

       国电中星是电力检测设备生产厂家,生产的回路电阻测试仪型号有:ZXHL-100A回路电阻测试仪、ZXHL-100P高精度回路电阻测试仪、ZXHL-200A回路电阻测试仪、ZXHL-200P高精度回路电阻测试仪、ZXHL-300A回路电阻测试仪以及ZXHL-600A回路电阻测试仪等,年销量领先,好评如潮,欢迎选购!
