一分钟解读串联谐振5种试验原理图

发布时间:2019-04-08 浏览数:15

        串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路,调节变频电源输出的电压频率,实现串联谐振。下面国电中星让您一分钟解读串联谐振5种试验原理图。


        根据谐振原理,我们知道当前电抗器L的感抗值XL与回路中的容抗值XC相等时,回路达到谐振状态,此时回路中仅回路电阻R消耗有功功率,而无功功率则在电抗器与试品电容之间来回震荡 ,从而在试品上产生高压。让你秒懂的五种串联谐振试验原理图。

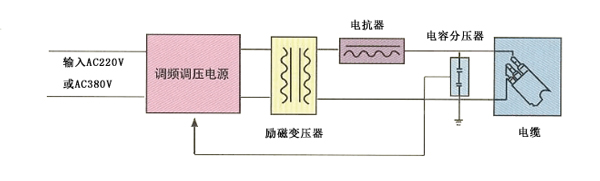

(一)电缆耐压试验原理图

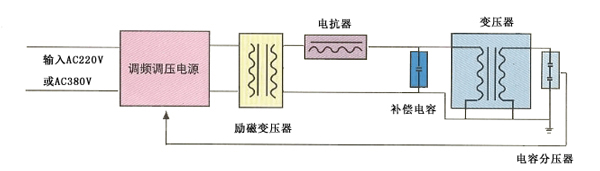

(二)变压器耐压试验原理图

(三)变压器感应耐压试验原理图

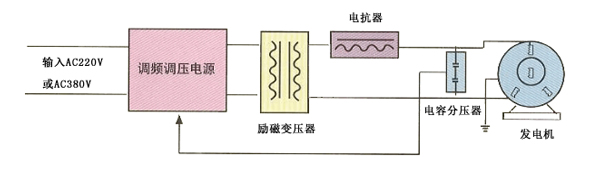

(四)发电机耐压试验原理图

(五)GIS耐压试验原理图

        以上振5种串联谐试验原理图您看懂了吗?国电中星是串联谐振生产厂家,拥有专业的研发团队,还有强大的生产力,深受广大用户的青睐,欢迎选购!
