高压开关特性测试仪检定装置的工作原理
发布时间:2020-04-24
浏览数:156

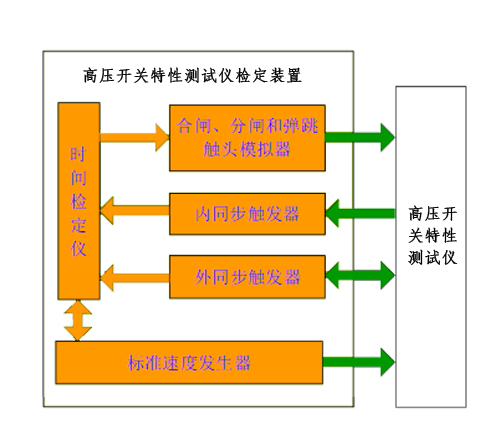

高压开关特性测试仪检定装置采用模拟被测开关触头产生预定的动作(合闸、分闸和弹跳),同时对相应的时间进行准确地测量,可用于校验和检测高压断路器动态特性测试仪的时间基准,用于校验高压开关测试仪时间测量功能。下面国电中星介绍高压开关特性测试仪检定装置的工作原理。
1、合闸测试
合闸时间:从接到合闸指令瞬间起到所有极触头都接触瞬间的时间间隔。

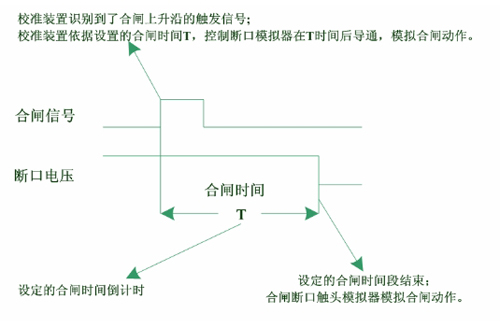

为了更直观的对合闸测试进行理解,根据合闸时间的定义,下面将合闸测试以逻辑时序图的形式表示合闸测试的过程:
2、分闸测试
分闸时间:从开关分闸操作起始瞬间(即接到分闸指令瞬间)起到所有极的触头分类里瞬间的时间间隔。

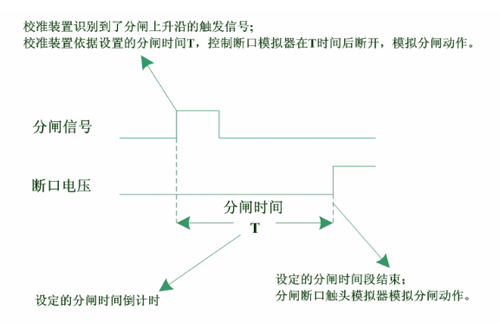

下面将分闸测试以逻辑时序图表示的全过程:
3、弹跳测试
弹跳时间:开关动触头与静触头在分(合)闸操作中,从第一次分开(合上)开始到稳定地分开(合上)为止的时间。

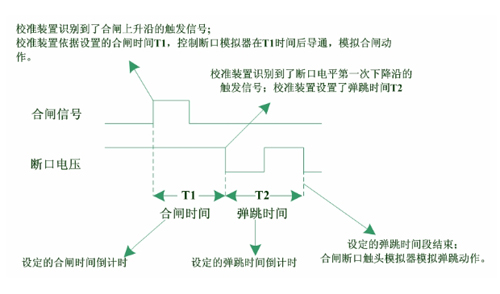

下面是弹跳测试以逻辑时序图的形式表示的全过程
4、位移、速度测试
位移及速度装置启动直线电机按照设定形成和速度参数运行,电机上安装有反馈位移的光栅尺,在电机运行的过程中会有正交脉冲输出,标准装置采集并存储此脉冲信同时记录时间参数,从而获得电机运行的行程-时间曲线,再对该曲线进行微分计算获得速度-时间曲线,并根据高压开关相关行程和速度参数的定义计算得到开距、超程等行程标准量和刚分速度、刚和速度等速度标准量。
国电中星生产高压开关特性测试仪检定装置,性能好,价格低,在海内外畅销,是广大用户的高性价比之选,欢迎选购!
