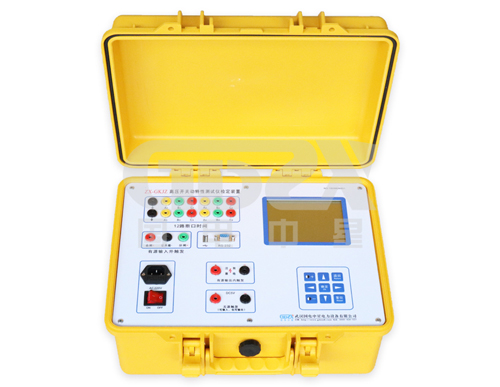

高压开关动特性测试仪检定装置使用技巧

发布时间:2020-04-28 浏览数:133

       高压开关动特性测试仪检定装置用于校验和检测高压开关动特性测试仪的测试功能的仪器,如何正确使用高压开关动特性测试仪检定装置?国电中星为您介绍高压开关动特性测试仪检定装置的使用技巧。


1、连线

       高压开关动特性测试仪检定装置的具体接线:ZX-GKJZ校准装置红色接线柱接高压开关测试仪内部直流输出电源的合闸+,黑色接线柱接高压开关测试仪内部直流输出电源的负—,绿色接高压开关测试仪内部直流输出电源的分闸+。

2、校准

高压开关动特性测试仪检定装置侧面有两个微型塑料断路器。一个用来校准开关时间弹跳参数,另一个用来校验行程速度。时间弹跳开关开启后就可校验高压开关测试仪的时间弹跳等参数。行程速度平台的开关开启后需等待内置电脑驱动器完全启动完毕后方可进行操作,整个过程约30秒左右。

3、设置参数

①校准高压开关测试仪时间参数具体设置和操作:

 GKJZ-D校准装置设置:触发方式:外触发

                                   触发类型:有源触发

                                   脉冲输出:节点输出

 ②被校准高压开关测试仪设置:触发方式:内触发

                                           输出电压:调整为DC110-DC220V之间均可

        国电中星是电力检测设备生产厂家,生产的产品众多,型号俱全,本文讲述的高压开关动特性测试仪检定装置就有ZX-GKJZ和ZX-GKJZD两种型号。国电中星生产的各种电力检测设备在海内外深受青睐,欢迎选购!
