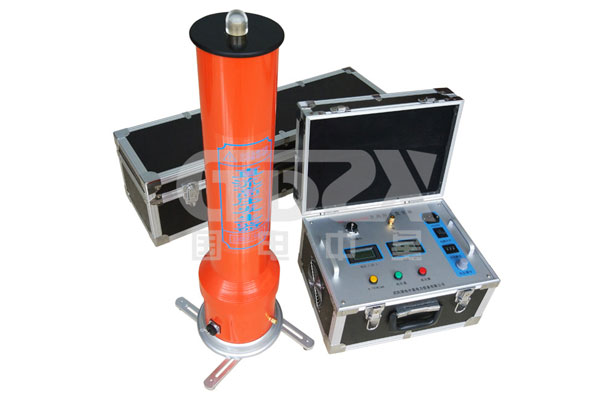

直流高压发生器进行泄漏及直流耐压试验的实例 ​

发布时间:2019-05-08 浏览数:17

       直流高压发生器如何对试品进行泄漏及直流耐压试验?国电中星以氧化锌避雷器为被试品,为您讲述直高发泄漏及直流耐压试验的实例。


        在高压回路中串接高压屏蔽微安表应采用屏蔽线与试品连接,当需要精密丈量被试品的泄漏电流事,高压引线的屏蔽引出应与仪表端的屏蔽紧密连接,如果试品要排除试品外表泄漏电流的影响,可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相连接,也可采用在试品的底对氧化锌避雷器、磁吹避雷器等试品接地端可分开的情况下,但也必需使用屏蔽线。当要排除试品外表泄漏电流的影响,部(地电位测)串入电流表进行丈量的方式,可用软的裸铜线在试品地电位绕上几圈与高压引线的屏蔽连接。

        接地线连接是否可靠,检查仪器、放电棒、倍压筒、试品连接线、接地线是否正确。检查高压平安距离是否符合要求,方可开始进行试品的高压试验。

        接通单相交流220V电源开关,检查确认仪器等无异常情况后。此时绿灯亮,表示电源接通。可开始进行试品的直流泄露和直流耐压试验。

一般丈量时,先把连接试品的线悬空,输出端从零开始升压,升压过程中应缓慢升压,升到试验电压后,读取空试时的电晕和杂散电流I',然后接上试品升到试验电压,读取总电流I1,

试品泄漏电流:I0=I1-I'

        降压,试验完毕后,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压开关关闭电源开关。

        应用放电棒对试品进行多次放电,试验完毕后,放电后可靠近试品和拆线工作。

        国电中星是高压试验设备生产厂家,专业生产包括直流高压发生器在内的高压试验设备,产品多,型号全,受到广大用户的高度青睐,好口碑值得信赖。
