高压开关动特性测试仪的校验方法

发布时间:2020-05-15 浏览数:138

        高压开关动特性测试仪是一种用于测试高压开关的分、合闸时间,分、合闸顺序等动特性测试的仪器。高压开关动特性测试仪的校验方法是使用高压开关动特性测试仪校验装置,主要对高压开关动特性测试仪的电量输出参量、开关动作时间参量进行校验。下面国电中星为您介绍高压开关动特性测试仪的校验方法。


一、电量输出参量校

        首先,将该校验装置的电量输入端与高压开关动特性测试仪的电量输出端相连接起来。对高压开关动特性测试仪电量参量的校验分为直流校验和交流校验,当对其进行直流校验时,选定高压开关动特性测试仪直流输出范围内的多个值进行测量,并且对同一值进行多次测量,并对同一值的多次测量结果取平均值,将次平均值与高压开关动特性测试仪的选定值相比较;同时计算出该高压开关动特性测试仪直流输出参数的误差;党对其进行交流检验时与直流校验同理。但是需要注意的是本校验装置所设置的交流测量范围的显示值为交流有效值,若被测高压开关动特性测试仪显示的选定值为峰值,则需要将所显示的峰值转换为有效值后再进行比较,若选定值为有效值,则直接进行比较,同时计算出该高压开关动特性测试仪交流输出参量。

二、开关动作时间参量校验

        对高压开关动特性测试仪的开关动作时间参量的校验主要是通过开关动作信号从有到无或者从无到有的过程来完成的,具体方法如下:

首先将等待校验的高压开关动特性测试仪开关动作输出端、开关动作输入端分别于高压开关动特性测试仪校验装置开关动作输入端、开关动作输出端对应链接,然后设定高压开关动特性测试仪校验装置的定时时间,等待呗校验的高压开关动特性测试仪启动计时,同事将信号传输给校验装置,校验装置开始倒计时,当校验装置倒计时结束后,反过来讲停止信号传输给被检高压开关动特性测试仪,被检高压开关动特性测试仪此时停止计时,对比两台仪器的时间值,以完成校验。将本高压开关动特性测试仪校验装置的设定值作为标准值,从而计算出被较高压开关动特性测试仪开关动作时间功能的误差。通过以上方法,实现对高压开关动特性测试仪开关动作时间参量的校验。

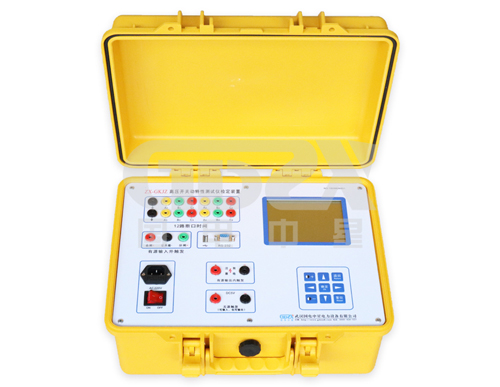

        国电中星是高压开关特性测试仪检定装置生产厂家,生产的高压开关特性测试仪检定装置型号多,选择多,获得广大用户的一致好评,欢迎您的来电咨询。
