超低频高压发生器的工作原理及接线方法

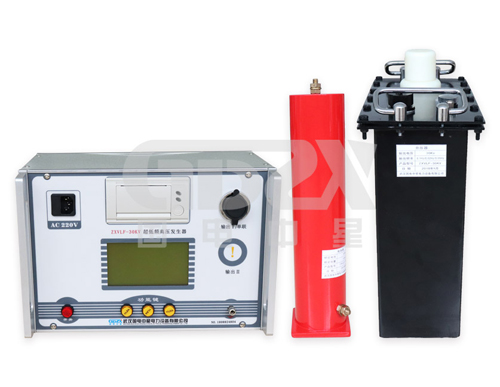

        超低频高压发生器在电力测试领域有着非常广泛的应用，主要用于对大型发电机、电缆等试品进行工频耐压试验，由于其体积小，重量也相对较轻，深受电力从业者青睐。下文中，国电中星以ZXVLF超低频高压发生器为例，来简单介绍超低频高压发生器的工作原理及接线方法。

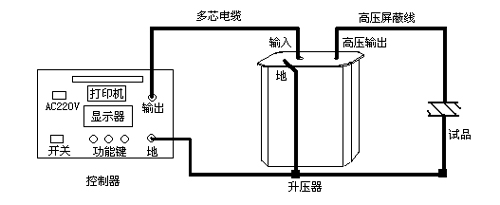

        连线说明：使用产品附件中的两根专用线和接地线按下图的方法连接。电源插座用电源线连至50Hz/220V的交流电上。

        超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。

        从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正   在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

        国电中星生产的超低频高压发生器具有功能完善、升压快、电压等级高的优点，而且性价比高，是广大用户的理想之选，欢迎选购！
