串联谐振试验中电抗器接线方式

发布时间:2019-06-03 浏览数:25

       在串联谐振试验中,电抗器的接线方式有并联和串联两种,下面,国电中星为大家详细介绍串联谐振试验中电抗器的接线方式和配置要求。


一、电抗器的连接方式

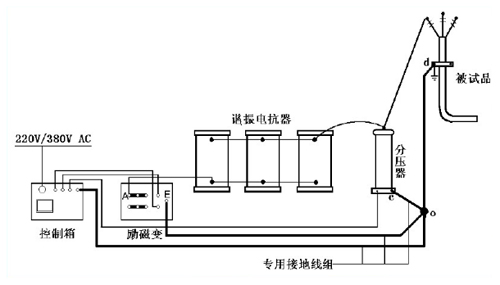

电抗器并联


电抗器串联


二、电抗器的组配

        串联谐振设备主要运用于被试品主绝缘耐压,其中根据两种不同形式的试验,对电抗器的配置要求也不相同。对于频率没有特殊要求的试验,如:电缆试验、高压开关、隔离刀闸、CIS组合电器等。

配置步骤如下:

1)根据试验标准选择试验电压,并根据试验电压考虑电抗器的组配。

如:0.5公里规格为8.7/10kV 95mm2电缆试验

10kV电缆交流耐压试验电压为2.5U0=2.5*8.7=21.75kV   F-DK18/2.8电抗器额定电压为18kV,单台不能满足21.75kV,就需要此型号两台电抗器串联使用。2*18kV=36kV>21.75kV

2)估算或者通过仪器测量被试品的电容量,根据电容量选择电抗器组配。

例如:0.5公里规格为8.7/10kV  95mm2电缆

估算电容量0.5*0.24=0.12μf  型号为F-DK18/2.8电抗器最大负载为0.55μf。0.55μf>0.12μf  所以,单台电抗器就可满足要求。但是根据第一步电压要求,需要2台电抗器串联使用。那么两台电抗器串联后,最大负载量将减小一般即0.55/2-0.275μf>0.12μf

3)频率核算

根据公式f=2π(√LC)/1计算频率是否超出试验要求。

例:根据上两步配置需要2个电抗器串联使用

则L=2*45H=90H   CX=0.12μf   Cb=250Pf(分压器电容量与被试品相比极小时可忽略) f=48.45Hz>45Hz

结论:0.5公里规格为8.7/10kV  95mm2电缆试验可以用2台型号为F-DK18/2.8的电抗器串联组合进行试验。
