串联谐振中系统配置功能要求

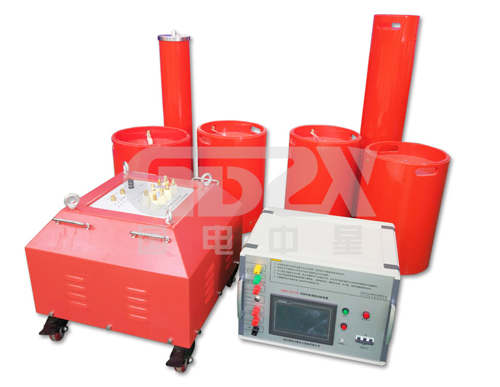

       串联谐振试验装置是由四个部件组成，分别为调频调压控制源、励磁变压器、电抗器和电容分压器，本文中，国电中星将为大家详细介绍串联谐振中系统配置功能要求。

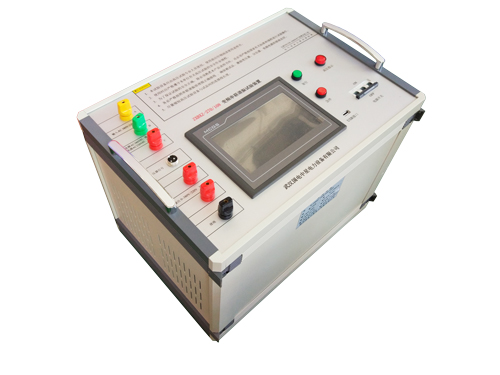

一、变频控制源

过压保护、失谐保护：变频控制源有电子式过压保护、失谐保护功能，避免视频不受过流和闪络上海，且动作灵敏。

过流保护：系统装有电子式过流保护装置，此装置抗干扰能力强，并有动作迅速，避免视频不受到伤害，而且，它采用关断功率管的方式来切断输出，不直接切断电流，不会产生电弧。

自动寻找谐振点：在试验时，可以设定变频控制源自动/手动方式，自动方式，变频控制源将根据操作员设定的试验电压和试验时间自动的升压，到时间后自动降压并保存试验数据显示在显示屏上，根据用户的需要可以存入仪器的内存中永久保存。数据存储：根据用户的需要可以将试验数据存入仪器的内存中永久保存。

温湿度显示：仪器可以显示试验环境的问题和湿度，以便用户分析数据。

波形显示和分析：仪器具有波形显示功能，能观察高压输出的波形，并可以分析波形中的谐波成分。

二、激励变压器 

容量要求：励磁变压器容量为10 kVA，输出电压为0～1000V/0～2500V,高压电流为10A/4A。

结构性能要求：激励变压器原、副边线圈按10 kV隔离水平设计，原边线圈与铁心和铁外壳处在同一电位上，副边线圈对原边线圈及地为高压隔离。激励变压器的输出端对地连接有压敏电阻器或氧化锌避雷器，激励变压器的结构型式为环氧浇注式，有3倍以上的绝缘裕度，这样可以有效地防止反击过电压和传递过电压对试验设备和人身的冲击。 

三、电抗器 

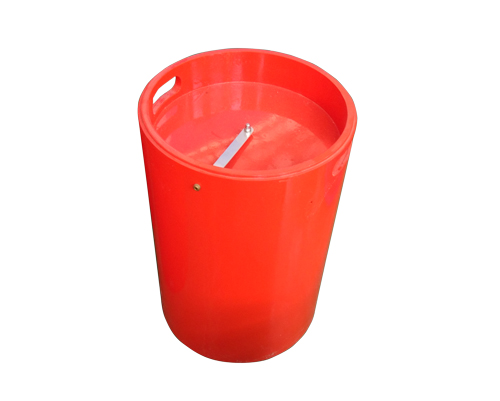

电抗器设计单节为20kV/1.8A和容量20kV/0.8A两种。其中20kV/1.8A的电抗器六只，20kV/0.8A的电抗器三只。采用20kV/1.8A的六只电抗器先三只串联成两组再两组并联后再与20kV/0.8A的电抗器三只串联组并联可以完成35kV、截面积185 mm2、2km交联电缆的耐压试验，采用20kV/1.8A的电抗器五只并联可以完成10kV、截面积300mm2、5km交联电缆的交流耐压试验。 

四、电容分压器 

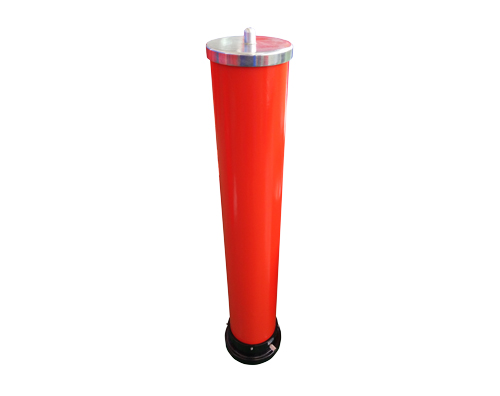

分压器设计为纯电容分压型式，分压比例为6000：1；工作频率为30 Hz-300Hz，交流有效值1级。高低压电容采用相同的材料，试验频率。电压幅值和电磁场对其测量准确度无影响。

        国电中星是串联谐振厂家，型号多产品全，客户遍布各地，并且收获一大批好评，是广大用户的高性价比之选！
