调感式串联谐振试验接线和步骤

发布时间:2019-06-18 浏览数:224

        调感式串联谐振采用多节电抗器并联的工作方式,调整可调电抗器的电感量,通过并联不同节数的固定电抗器的方式达到谐振状态。根据试验容量的大小,合理配置不同容量的固定电抗器和可调电抗器,从而减小电源容量和试验设备体积重量。下面国电中星为大家介绍调感式串联谐振试验接线和步骤。


一、试验接线

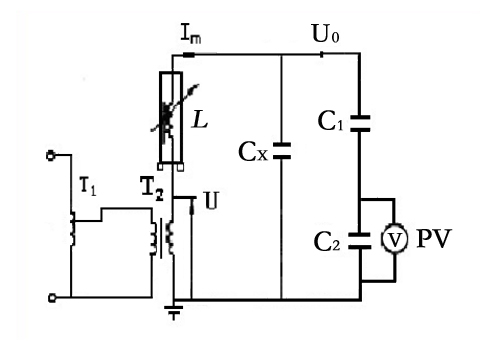

调感式串联谐振试验接线如图所示


T1-调压器;T2-励磁变压器;L-可变电感;CX-被试品;C1、C2-电容分压器高、低压臂电容;U-励磁电压;PV-电压表;U0-谐振时电感或电容两端的电压


二、试验步骤

1、合理布置试验设备,并检查试验设备是否安防稳固。

2、试验前应测量被试品绝缘电阻,然后按图进行接线,并检查接线和分压器档位是否正确。

3、检查试验电源的容量应符合试验要求,先合上试验电源开关,再合上控制回路电源,检查和传动调压器电机升、降压和可变电感机械系统是否正常,然后将电感量指示器调至中间位置。

4、检查调压器零位,合上主回路开关。

5、适当调节调压器输出电压,使高压回路电压达到试验电压的3~5%。仔细调节电感至谐振点,使试品两端电压高。按要求均匀调节电压至试验电压后,升压过程中密切监视高压回路,监听被试品有何异响,达到达试验时间后,迅速将电压降到零,切断主回路和控制回路开关,拉开试验电源开关,对被试品放电,试验结束。

注意:试验结束后应将谅解可调电感的铁芯间隙调至适当位置,便于以后试验的拼装,同事避免运输时拉动铁芯。
