直流高压发生器的试验接线方式

发布时间:2019-06-28 浏览数:21

        直流高压发生器采用领先的技术和进口元器件,具备了高品质、易于便携的特点,并能承受额定电压放电而不损坏。下面国电中星为您讲述直流高压发生器的试验接线方式。

一、直高发指示图

图1 控制箱面板图

图2  倍压筒

1、中频输出; 2、接地; 3、接220V电源; 4、电源开关; 5、0.75UDC-1mA 功能键 ; 6、高压通; 7、高压断; 8、电压调节; 9、过压设定; 10、高压输出; 11、中频输入; 12、接地

二、试验接线

① 3接交流电源220V ;
② 9接11(四或五芯电缆线连接);
③ 2和12接地(用转用接地线)。

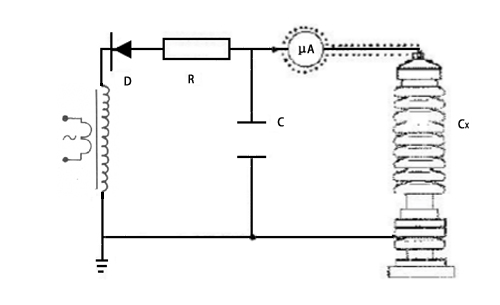

三、微安表接线图


1、控制箱上的显示灯、开关、旋钮等已标清楚,看此操作说明时请参照控制箱的面板上元器件名称使用。

2、倍压筒底盘侧面有(四)五芯插座为联接控制箱电缆之插座,底盘侧面有铜接线柱为接地端子作连接地线用。

3、附带的高压屏蔽电流表为数显微安表,表顶端上的插孔为连接被试品的线插孔,同时也作为电源开关,不用时请拔掉插头,就自动关闭电源。换电池时请将后盖旋下,换好后请将后盖旋紧。

        国电中星是直流高压发生器生产厂家,除了直高发,还有多种电力测试设备,种类多,型号全,应用十分广泛,欢迎选购!
