匝间绝缘测试仪在测试时如何判别测试结果?

发布时间:2019-10-08 浏览数:8

        匝间绝缘测试仪在测试时如何判别测试结果?高压试验设备生产厂家国电中星为您解疑,匝间绝缘测试仪在测试时判别的依据主要是观察和分析显示屏上的波形以及峰值电压。

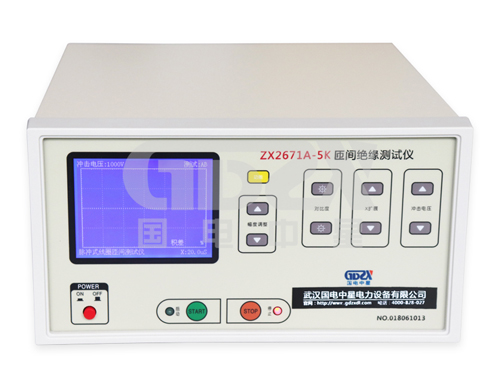

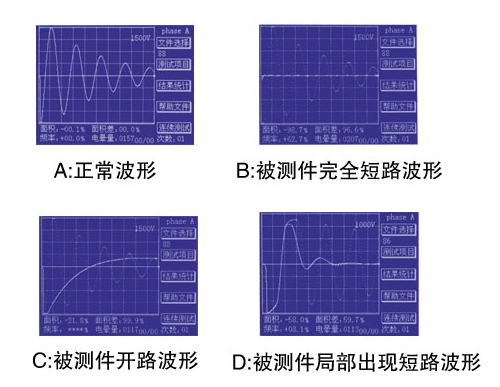

一、正常波形

        若两次测试时显示的裒减振荡波形均基本重合无显著差异(简称重合),则为正常无故障波形,即被测绕组匝间绝缘无故障,如图A所示

 注意:对于Y和△接法,当故障位于比较回路的公共部位时,所显示的波形也会重合,因此测试时必须依次转换,重复测试一次,具体操作请参阅故障判别示意表。

二、故障波形

       若被测件的波形与正常的波形不符,则被测件绕组匝间绝缘有故障。显示故障波形时常伴有放电声,甚至可以看见放电火花和产生刺鼻气味,显示的波形:呈现放电毛刺和波形跳动,这些现象可协助判别故障类型和定位。


①匝间绝缘故障的波形

        被测绕组在一定的冲击电压下会被击穿而形成匝间短路,此时显示的波形会有差异,其差异程度视故障程度和故障位置而定。如图B所示

②被测件绕组断线的波形

        若被测件绕组断线,即开路,显示的波形呈现一条弧线,有时会在断线处出现放电现象。如图C所示

③被测件绕组完全短路的波形

        若被测件绕组完全短路,则显示的波形呈现一条横线。如图D所示

        了解匝间绝缘测试波形之后,可以更加清晰匝间绝缘测试的测试结果和故障判别。国电中星是匝间绝缘测试仪生产厂家,不仅生产各种电力测试设备,还有专业的技术团队提供高压试验技术服务,更多产品超多型号可供选择,欢迎选购!
