SF6综合测试仪的特点以及操作步骤有哪些?

发布时间:2019-12-20 浏览数:111

国电中星生产的ZXZH-ⅠSF6综合测试仪是集SF6微水仪、SF6纯度仪、SF6分解产物分析仪于一体,将原来要用三台仪器才能实现的功能,集中在一台仪器。一次现场测量,即可完成三项指标检测,大大节省设备中的气体,一次测量节省2/3气体用量,同时减少用户的工作量,提高了工作效率。

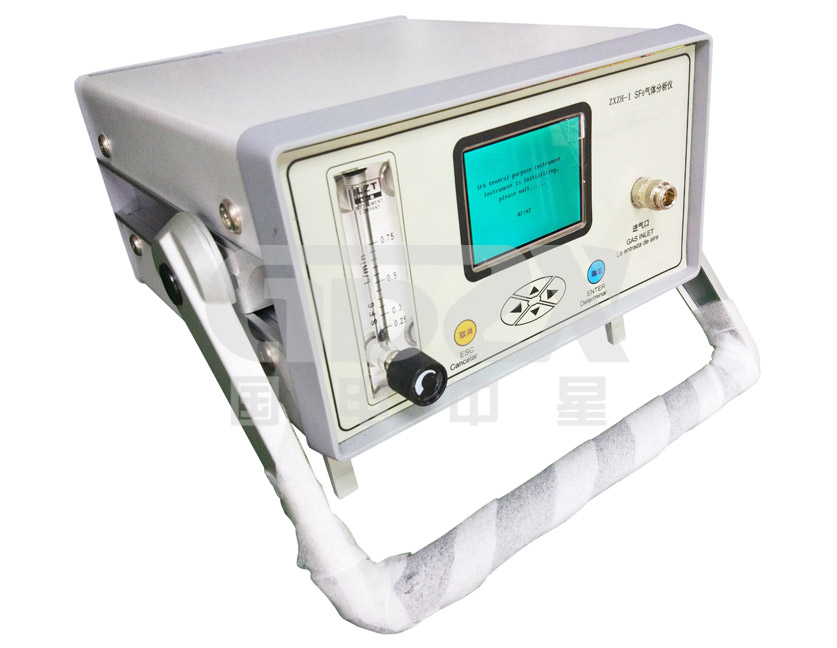

SF6综合测试仪

其特点有以下几点:

1.快速省气:开机进入测量状态后每SF6气隔露点测定时间为5min左右, SF6纯度、SF6分解物的测量时间为2min左右。

2.自锁接头:采用德国原装进口自锁接头,安全可靠,无漏气。

3.数据存储:采用大容量设计,可存储200组测试数据。

4.曲线功能:大屏幕曲线显示露点测量过程。

5.显示清晰:液晶屏直接显示露点、微水(Ppm)、SF6纯度、SO2、H2S、CO含量环境温度、环境湿度、时间及日期等内容。

6.内置电源:内置4Ah可充锂电池,一次充足可连续工作10小时。

操作步骤如下:

1、连接SF6设备

将测量管道上螺纹端与开关接头连接好,用扳手拧紧,关闭测量管道上另一端的针型阀;再把测试管道上的快速接头一端插入综合测试仪上的采样口;将排气管道连接到出气口;将开关接头与SF6电气设备测量接口连接好,用扳手拧紧。

2、初始化

打开仪器电源开关,仪器进入初始化自校验过程。

3、检查电量

本仪器推荐优先使用直流电,使用交流电可能会影响测量结果。

使用直流电时,请查看右上角显示的电池电量,如果电量低于约30%,请关机充电后继续使用。

4、开始测量

仪器完成初始化自校验后自动进入测量状态(按“返回”键可切换至主菜单,按菜单上的各功能图标各进入相应界面),此时完全打开流量计上的流量阀,然后通过调节测量管道上的针型阀,将流量调节到0.5LPM左右。

5、存储数据

设备测量完成后,可以将数据保存在仪器中,按“保存”键进入“数据保存”页面,按“确定”键保存即可。

6、测量完毕后,关闭测量管道上的针型阀。

将转接头从SF6电气设备上取下。如果需要继续测量其他设备,请不要关闭仪器电源,按照上面步骤进行下一次测量。

7、测量结束后,关闭综合测试仪电源。

国电中星是国内专业的SF6油化试验设备生产厂家,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品。更多产品、更多资讯,欢迎访问国电中星官网:www.gdzxdl.com或来电4000-828-027咨询!
