串联谐振在试验时需要注意些什么?
发布时间:2019-12-30
浏览数:109

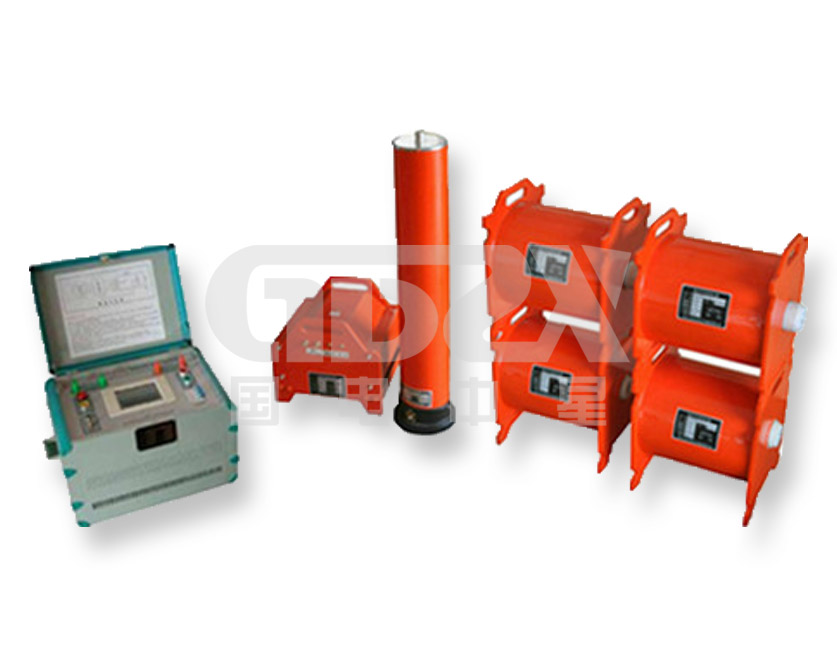

串联谐振装置采用多节电抗器串联的方式,体积小、重量轻、接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。谐振升压装置根据用户要求,电抗器分为固定电抗器和可调电抗器两种方式。
串联谐振试验需注意以下几点:
1、试验时,试验相接高压源,高压引线需采用专用无晕引线,非试验相连同GIS外壳接地;
2、试验必须保证各气室SF6气体在额定压力下,并且充气压4小时后气体含量在合格范围内,GIS处于可运行状态,确认无误后方能试验;
3、试验加压前,确保GIS内的电压互感器拆除,电压互感器可以一起加压,但试验谐振频率必须大于100Hz、CT二次短路,避雷器连接处应断开;
4、试验电压在输出套管加入,套管芯子接高压源,套管金属法兰接系统专用地线;
5、试验时,试验系统各部件之间、试验系统与GIS壳体之间必须采用专用接地线,切不可利用现场接地排代替试验系统与GIS外壳之间的地线连接;
6、注意试验系统与现场电网之间采用一点连接,接地点必须位于分压器与试品之间的连线上。
国电中星是串联谐振生产厂家,产品型号规格多,质量优良,售后有保障,欢迎来电4000-828-027咨询!
