串联谐振电源在电力系统应用中的优点有哪些？

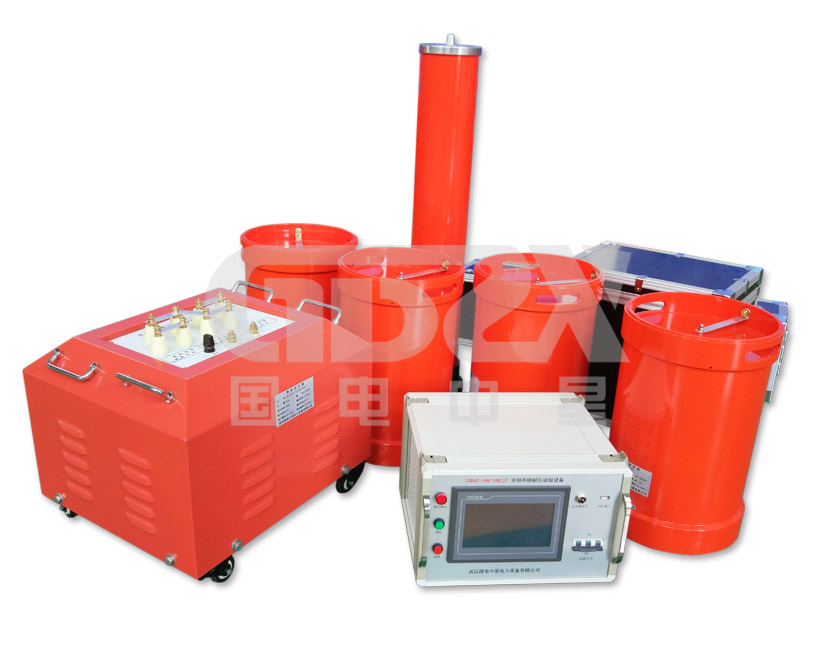

        在电阻、电感与电容所组成的串联电路中，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫做串联谐振。变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

        变频谐振试验装置广泛用于电力、冶金、化工、石油等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。在这一篇技术指导中，国电中星为您详细介绍应用于电力系统中的串联谐振电源有哪些优点。

        串联谐振电源在电力系统应用中的优点有哪些？

1、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调三装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的 1/Q（其中Q为品质因素） ，使得系统重量和体积大大减少，一般为普通试验装置的 1 / 5~1/ 10 。

2、所需电源容量大大减小。串联谐振电源是是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的 1 / Q。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐（即不满足谐振条件），回路电流迅速下降为正常试验电流的 1 / Q 。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存注大的短路电流烧伤故障点的优患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即俏失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易注再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
