局放测试系统的工作原理

局部放电测试是评估电力电缆绝缘质量的重要方法，是挤出型绝缘材料的电缆。由于电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质尖端处极易产生局部放电，同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电。

局放测试系统设备图

1. 串联谐振电源

串联谐振电源由油浸式高压电抗器、励磁变压器、分压器及采样单元、电源主机及分析系统等组成。

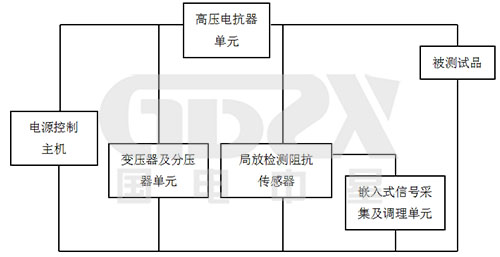

局放检测及定位系统工作原理图

2. 局放检测及定位系统工作原理

如图所示，由供电线路或发电机输入220V的交流电压，经过电源主机转变成频率、幅值可调节的方波电压，再通过励磁变压器升压，通过改变激励强度使得被试电缆到达预定电压。当电源控制主机给出产生振荡波的信号时，是系统RLC回路短路，则在被测试品电缆上产生阻尼振荡波电压，可通过局放检测阻抗传感器耦合电缆上的局放信号，经宽频放大器放大、滤波，最后由数据采集卡进行阻尼振荡波电压信号、电缆局部放电数据的同步采集，并把数据暂存在工控机上，由外部笔记本命令将数据从工控机上传回到笔记本上进行分析、处理。

3. 项目研究的关键和难点

1) 本项目的技术难点是如何对变频谐振电压进行有效的控制，使得电压波形满足现场测量要求。基于变频谐振产生阻尼振荡波电压尚属首次，所以没有以往先例所循。

2) 现场检测环境复杂，需要对现场干扰情况进行分析。实现强电磁干扰环境下的微弱信号提取。需要对抗干扰的软件算法进行研究。

3) 实现原始放电波形信号的高速数据采集，进而为PD信号的定位提供基础。

4) 对局部放电信号进行定位的分析技术，需要利用相关分析等技术进行，提高定位的准确率。
