震荡波局放测试系统硬件安装及现场试验

震荡波局部放电检测和定位技术是当今国际电缆绝缘状态检测新型技术，本系统能完成电缆交流耐压试验、电缆局放现场检测以及现场故障定位等。

1. 系统连接及试验步骤

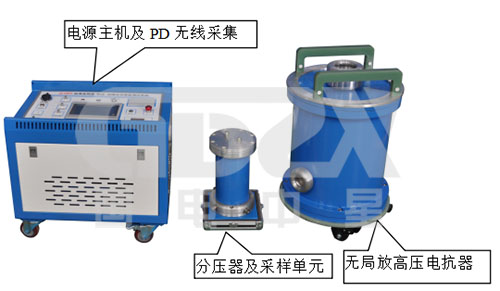

电缆现场PD检测及故障定位系统构成照片如图所示。

震荡波局放测试系统设备图

电抗器与分压器及采集单元通过阻塞阻抗连接，并且连接好低压接线。电源控制主机电源输出与分压器及采集单元连接，采集单元的PD采集控制线、分压器输出线都与电源控制主机相连，PD信号通过无线方式传输。电缆试品与分压器高压端进行连接。试验开始前，须检查系统所有连线是否正确，检查核实准确无误后进行试验。

试验步骤：

①　检查接线准确，要求试验区内所有人员撤离。

②　打开系统主机电源开关，并开启下位机电源。

③　打开系统软件，完成所有参数设置并核查。

④　使用方波校准仪进行校正，校准完成后撤下校准仪。

⑤　操作系统软件进行升压，完成试验，系统将试验数据自动保存。

⑥　试验完成后可立即进行分析，也可随后完成分析并形成报告。

2. 现场试验流程

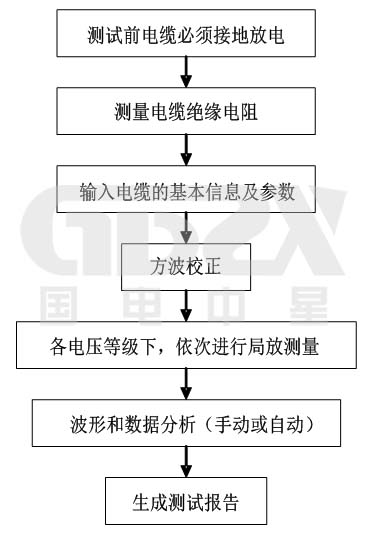

振荡波电压下电缆局放检测及定位系统的测试操作流程如图所示：

现场试验流程图（仅供参考）

3. 系统软件

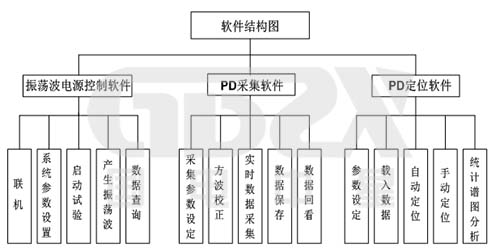

系统软件结构图如图所示：

系统软件结构图（仅供参考）

注意事项：在进行测试线路连接之前，首先要将被测电缆及测试设备可靠接地。确认被测电缆对地绝缘电阻在正常范围内后，利用连接电缆将被测电缆、振荡波电压源、供电电源、工控机等进行可靠连接。电缆的基本信息与参数主要指被测电缆长度、接头位置、运行时间等，此基本信息可以作为判断电缆绝缘状况有效依据，提高测量结果的准确性。

下图为软件主界面图，下面将分别介绍振荡波电源控制软件模块、局放信号采集处理模块、局放信号定位分析模块。

系统软件的主界面图（仅供参考）

某现场电缆局放检测分析图（仅供参考）

  本系统共有三种试验模式振荡波局放试验、耐压试验、耐压及局放试验。

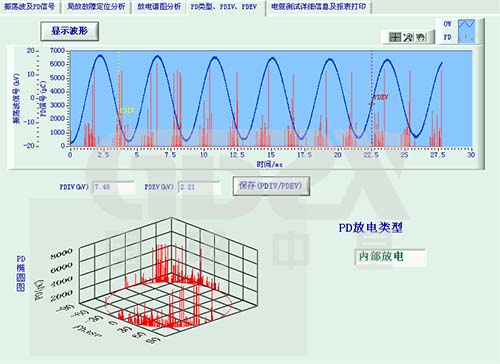

系统局放相位谱图及放电次数谱图（仅供参考）
