使用绝缘电阻测试仪检查绝缘时应注意哪些问题?

发布时间:2020-07-15 浏览数:278

绝缘电阻测试仪是一款高性能数字式仪表,具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时,电压监测功能,回路电压大于36V时,仪表将禁止测试以保护被测物及人员安全。缘电阻值,测试时间,输出电压同屏显示,同时还具备测量交流电压、直流电压功能。

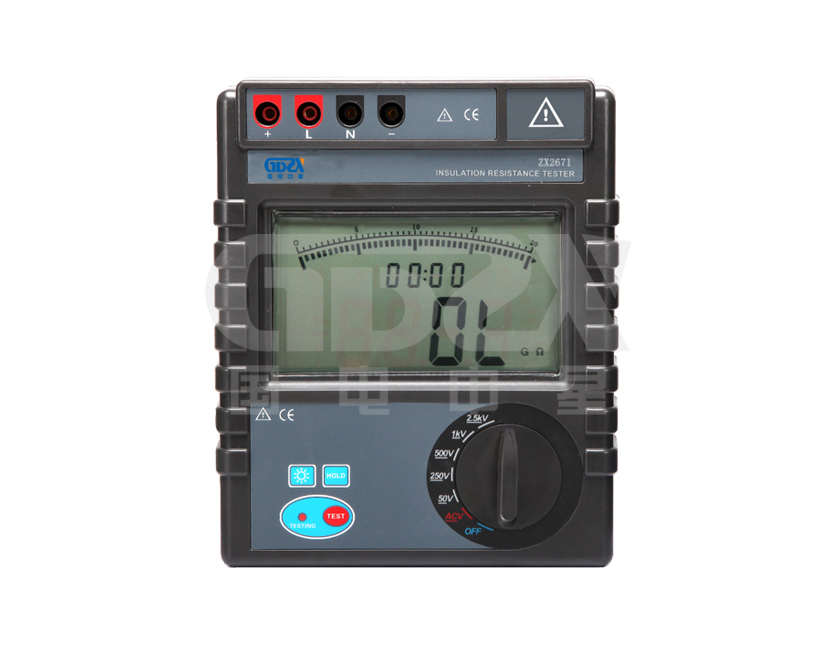

绝缘电阻测试仪

使用绝缘电阻测试仪检查绝缘时应注意的问题:

  (1) 绝缘电阻表用原则:应被测电气设备的额定电压等,选用不同电压等级 的绝缘电阻表。

  (2) 有些绝缘电阻表的标度尺不是从零开始,而是从 lMΩ 或 2MΩ ,这种绝缘电阻表 不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻,因为在这种环境中,电气设备 的绝缘电阻值较小,有可能小于在仪表上得不到读数,容易误认为绝缘电阻值为零而得出错 误的结论。

  (3) 测量前必须切断被测设备的电源,并接地短路放电。放电的目的是保证人身和设 备的安全,并使测量的数据准确。

  (4) 被测物的表面应擦干净。

  (5) 绝缘电阻表应放在平稳的地方,以免摇动发电机手柄时,表身摇动而影响读数。

  (6) 测量绝缘电阻时,绝缘电阻表放置地点应远离大电流的导体和有外磁场的场合, 以免影响读数。

  (7) 测量前应对绝缘电阻表本身检查一次。即在绝缘电阻表未接上被测物之前,摇动 发电机手柄到额定转速,这时指针应指在"∞"的位置。有的绝缘电阻表上有"无穷大"调节 器,若发电机到额定转速时指针不指"∞"处,可以转动调节器,使指针指到"∞"处。其次 将"线路""接地"两接线柱短接,缓慢转动发电机手柄,看指针是否指到"0"位。 通过上面检查及调节,如果不能使指针指到"∞"处及"0" 处,说明绝缘电阻表已 有毛病,必须进行检修,才能使用。

  (8) 绝缘电阻表的接线,一般绝缘电阻表上有三个接线柱, 即"线"(L)、"地"(E)、 "保护环"(G)。测量绝缘电阻时,应该分别将"线"接线柱及"地"接线柱用单根导线与被测物相联。"线"端钮用的连接线一定要对大地绝缘良好。

  (9) 转动手摆发电机,使它的速度应该保持在规定的范围内,切忌忽快忽慢(一般规定为 120r/mi n )。

  (10) 绝缘电阻随着测量时间和长短而不同,一般采用 lmin 以后的读数为准,遇到电容量特别大的被测物时,可等到指针稳定不变时为准。

  (11) 在绝缘电阻表没有停止转动和被试物没有放电以前,不可用手触及被试物测 量部分和进行拆除导线的工作。在做完具有大电容设备的试验时,必须先将被试物对地 短路放电,然后再停止绝缘电阻表的转动。这主要是为了防止电容器放电而打坏绝缘电阻表。
