详解串联谐振试验装置在电缆试验中的应用

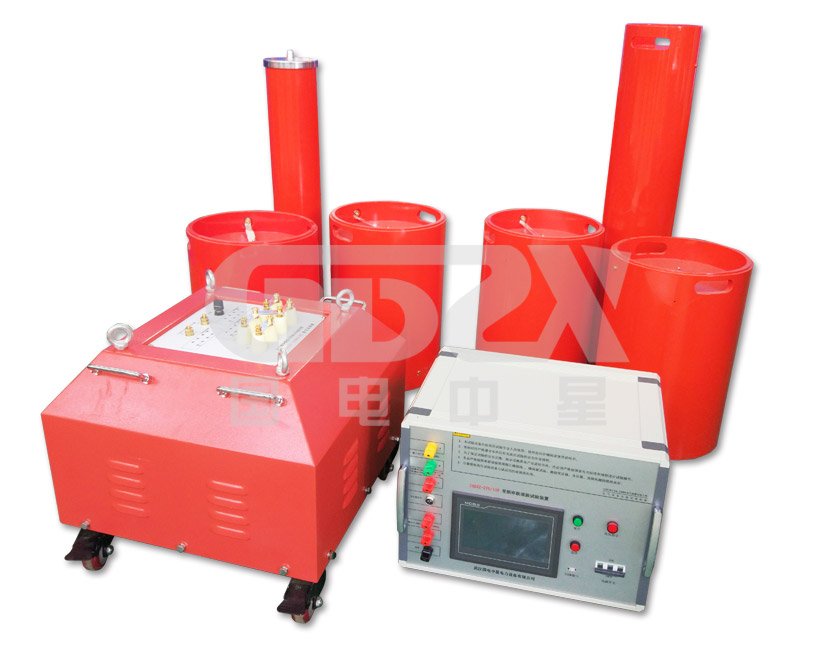

        串联谐振试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和被试品C发生串联谐振，谐振电压即为加到试品上电压。串联谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。在本文中，国电中星为您详解串联谐振试验装置在电缆试验中的应用。

        在城乡电网中，由于大量使用电缆因此时而发生故障。为保障交联电缆的安全运行,国家电网公司针对电缆交接和预防性试验有了新的规定,原来的直流耐压试验被交流耐压试验所取代,以避免直流耐压试验的累积效应损伤电缆。国际大电网会议 ( CIGRE ) 21 . 09 工作组的建议导则指出：高压挤包绝缘电缆的现场试验采用谐振试验系统，频率范围为30 ～ 300Hz。在 1997年发表的“高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下3条 。

1、由于直流电场强度按电阻率分布 , 而电阻率受温度等影响较大 , 同时在耐压试验过程中 , 终端头的外部闪络引起的行波可能造成绝缘损坏 。

2、在很高电压下,直流耐压试验难以检测出相间的绝缘缺陷 。

3、在电缆内部，直流电压本身容易集起空间电荷,引起电缆附件沿绝缘闪络 , 因波过程还会产生过电压 ,  局部电场受到这些现象的综合影响而增强 , 从而容易形成绝缘弱点 , 在试验过程中可能导致绝缘击穿,并且在运行中可能引起事故。

        很多电缆在交接试验中按 GB50150 -91 标准进行直流耐压试验顺利进行 , 但投运不久就有绝缘击穿事故的发生 , 正常运行的电缆被直流耐压试验损坏的情况也时有发生。因交流耐压试验的电场分布符合运行实际情况 , 因此对电缆的试验效果俱佳。通常情况下，交流电力电缆的电容量较大 , 试验电流也很大 , 调感式设备的体积也会非常巨大并且电感调节也很困难 , 而调频式装置则灵活性更强 , 更易于实现。因此 , 电缆现场交流耐压试验多利用变频谐振试验设备 。 IEC517 和 GB7674 也认可 30 ～ 300 Hz 交流电压可等效于工频电压 , 但耐压时间应进行频率修正。

        串联谐振试验设备主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节（30--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。

        串联谐振试验装置在电缆试验中、GIS 设备、发电机 ( 电动机) 交流耐压试验中应用十分广泛，下一节国电中星将为大家呈现串联谐振试验装置在GIS 设备中的应用，敬请关注！
