串联谐振装置在发电机交流耐压试验中的应用

        串联谐振装置主要用于10kV、35kV、110kV的交联聚乙烯电力电缆交流耐压试验，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机以及电力变压器等的工频交流耐压试验。前面两节详细讲解了解串联谐振试验装置在电缆试验中和在GIS 设备中的应用，在本文中，国电中星继续为您解说串联谐振装置在在发电机交流耐压试验中的应用。

        发电机串联谐振试验前准备工作

一、使用要求：满足1000MW/27kv发电机的交流耐压试验。

二、使用环境：

1、周围空气温度： 高温：+45℃ 低温：-10℃； 日温差：35k；日照强度：0.1w/cm²

2、海拔高度：≤2000m ；

3、相对湿度：≤90 % ；

4、安装放置地点平坦，电抗器安装倾斜度不小于50 ；

5、周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

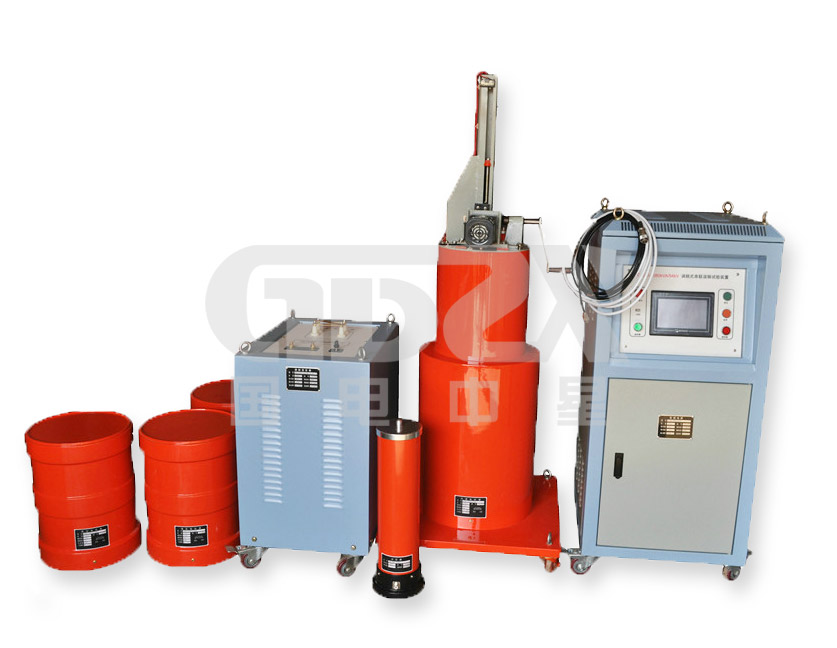

        发电机定子绕组对地或相间电容量大 , 如300MW水轮发电机定子绕组对地电容量高达1.7 ～ 2.5μF ，工 频耐压时电容电流可达到 25 ～ 35 A , 试验设备容量高达数千kVA , 如果采用常规试验设备，设备笨重不方便操作，更为严重的是用常规大容量试验设备时 , 发电机定子绕组绝缘被击穿时的故障点短路电流太大会烧损铁芯 , 将造成巨大的经济损失。根据国家标准 GB/ T 16927 . 2 -1997 《高电压试验技术》 第一部分6.2.1.1电压波形的规定“试验电压一般应是频率为45～65Hz的交流电压，通常称为工频试验电压。”为了满足发电机交流耐压试验电压频率为工频的要求，发电机串联谐振装置大多是调感式的，通过调节铁芯气隙改变电感从而达到工频谐振的目的。

        至此，国电中星已经为您讲解了串联谐振装置在电缆试验中、GIS 设备中以及在发电机(电动机)交流耐压试验中的三大应用，关于串联谐振的更多讲解尽在国电中星，敬请关注！
