氧化锌避雷器测试仪怎么做三相电压取样试验?

发布时间:2020-09-15 浏览数:137

变电站内的氧化锌避雷器在长时间的使用之后,会出现绝缘老化的现象,需要定期检测氧化锌避雷器的绝缘性能,这个时候就要用到氧化锌避雷器测试仪,该设备在使用的时候,有很多种试验可以做,其中三相电压取样试验是一个常用的试验项目,那么具体来说,氧化锌避雷器测试仪怎么做三相电压取样试验呢?国电中星为大家进行简单的介绍一下。

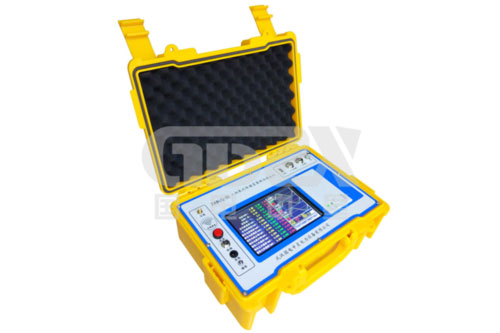

ZXBLQ-Ⅲ氧化锌避雷器测试仪

变压器停电时,实验室需要三相接线方式。

1.连接仪器的可靠地线和测试变压器

2.连接电流测试线(三根芯线的黄、绿和黄线分别连接到A、B和C氧化锌避雷器的下端)

3.连接电压测试线(四根芯线的黄、绿和红线)。

接在变压器测量绕组的一端,黑线接在变压器测量绕组的另一端,注意方向。如果方向不对,可以调整一段时间)。

该电流测试线的连接方法包括以下步骤:

1.根据当前尺寸(标准为2mA范围内的2-10 mA标准)将电流测试线连接到主机终端“0-2 mA”或“>2 mA”量程齿轮

2.将氧化锌避雷器的另一端连接到氧化锌避雷器的低端

3.电压测试线接地的方法也是将变压器的测试绕组连接到仪器的另一端

4.检查正确的接线后,缓慢地提高氧化锌避雷器的工作电压,然后操作仪器开始测试。

电流范围:对应于所述面板上的一组所选择的电流范围。同步:您可以选择使用“同步有线”或“无线同步”电压模式“三相电压。”有线同步,连接两个机器之间的通信线路,机器不能把两个天线;无线同步,经由电缆两台机器,通信线路不连接,可以将天线拉出装置的长途或其它吸附的外壳体高一点。 PT比:根据所输入的测试变压器匝数比(高电压绕组和测量绕组的比例)进行测定。例如50KV试验变压器,测量绕组的100V(仪表端),该值被设置为50KV:100V = 500。当执行单相或两相检验布线该试验中,只有相应的测试线连接到其它悬线。

国电中星是专业的氧化锌避雷器测试仪生产厂家,产品种类多,型号齐全,有ZX-MOA氧化锌避雷器直流参数测试仪、ZX-JS避雷器放电计数器校验仪、ZXBLQ-I 氧化锌避雷器测试仪、ZXBLQ-Ⅱ氧化锌避雷器测试仪、ZXBLQ-IV氧化锌避雷器带电测试仪等,欢迎致电4000-828-027详询。
