串联谐振试验装置技术规范大全

        广泛应用在电力、冶金、石油、化工等行业的串联谐振装置，由变频电源、励磁变压器和高压电抗器以及分压器4部分组成，适用于大容量、高电压的电容性试品的交接和预防性试验。关于串联谐振试验装置的技术规范大全，国电中星为大家精彩呈现！

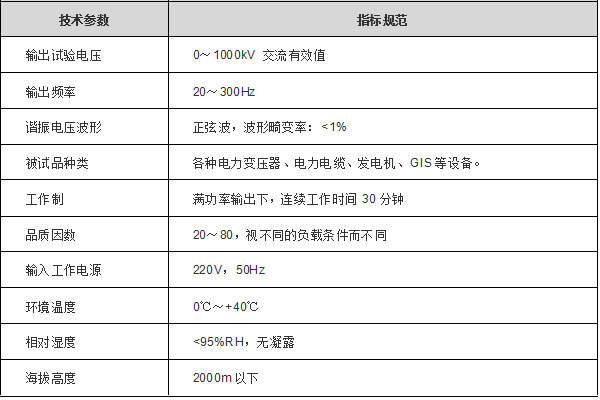

一、整套设备技术规范

注：在使用整套串联谐振试验装置时，可根据被试品电容量的不同，来选择使用单个电抗器或多个谐振电抗器串联亦或是多个电抗器并联使用。

二、主要部件的技术规范

1、变频控制单元：其作用是将电压为220V/380V，频率为50Hz的电源变为频率可调、电压连续可调，同时还具备操作、保护、控制、监测功能。

（1）输入工作电源： 电压为220V，频率为50Hz，电流为5～250A

（2）输出电压和电流：电压范围0～250V，电流范围5～250A

（3）最大输出功率：5～10000kVA

（4）输出频率：20～300Hz，

（5）频率调节细度：0.1Hz

2、励磁变压器:其作用是将变频电源输出的电压升压，同时将高压和低压隔离开来。

（1）输入工作电源：电压为250V，电流为5～250A

（2）输出电压和电流：电压范围为0～10kV，电流范围为1～10A

（3）额定容量：5～50000kVA

3、谐振电抗器：其作用是与容性试品发生串联谐振

（1）单台电抗器额定工作电压：有效值为20kV、40kV、60kV

（2）单台额定工作电流：有效值为1～10A

4、电容分压器:其作用是测量调节器上的高压和低压的电压值

（1）额定电压：有效值为20kV、60kV、100kV、200kV、500kV、1000kV

（2）分压器低压臂电压：100V

（3）工作频率： 范围为30～300Hz

（4）测量误差： 低于1%

（5）电容： 1000pF±5%

（6）工作方式： 纯电容式

        通过串联谐振试验装置的技术指标大全，对解整套装置及个部件的更深了解得以加深。相约国电中星，了解更多关于串联谐振装置的知识！
