SF6气体纯度要如何测量?
发布时间:2021-02-19
浏览数:165
SF6气体具有良好的电气绝缘性能及优异的灭弧性能,广泛的应用于各高压设备如:断路器、高压变压器、气封闭组合电容器、高压传输线、互感器等。其耐电强度为同一压力下氮气的2.5倍,击穿电压是空气的2.5倍,灭弧能力是空气的100倍,是一种优于空气和油之间的新一代超高压绝缘介质材料。下面我们就来用国电中星的SF6气体纯度测试仪来学习如何测量六氟化硫气体的纯度。

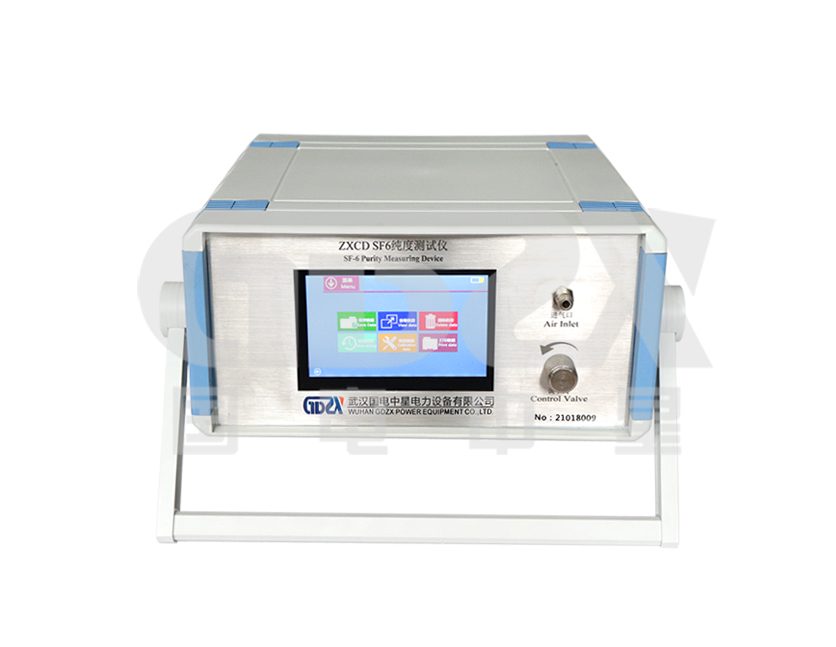

SF6气体纯度测试仪(又称sf6纯度测试仪)
1、连接设备
将测量管道上螺纹端与开关接头连接好,用扳手拧紧,关闭测量管道上另一端的针型阀;再把测试管道上的快速接头一端插入纯度测量仪上的采样口;将排气管道连接到出气口。最后将开关接头与电气设备测量接口连接好,用扳手拧紧。
2、开始测量
首先全部打开测量管道上的针型阀,然后用面板上的流量阀调节流量,把流量调节到0.5L/M左右,开始测量纯度。测量1~2分钟,待数据稳定后即可读取或保存 。设备测量完成后,可以将数据保存在仪器中。
3、多次测量
一台设备测量后,关闭测量管道上的针型阀和纯度测量仪上的调节阀。将转接头从电气设备上取下。如果需要继续测量其他设备,按照上面步骤继续测量下一台设备。所有设备测量结束后,关闭纯度测量仪电源。本仪器推荐优先使用交流电。使用直流电时,请查看右上角显示的电池电量,如果电量低于约20%,请关机充电后继续使用。
