接地电阻测试仪的详细介绍

       接地电阻测试仪（Ground Resistance Tester）是检验测量接地电阻的常用仪器，是电气测试工程中不可或缺的操作工具。随着技术的高速发展，如今的接地电阻测试仪有了重大突破，在电力、铁路、通信、矿山、邮电、电信、气象、油田、建筑及工业电气中应用十分广泛。下面国电中星为您详细介绍接地电阻测试仪。

一、工作原理

        接地电阻测试仪的工作原理，是由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检测送入表头显示。借助倍率开关可得到三个不同的测量范围：0 ～ 2Ω、0～20Ω、0～200Ω。

二、测量范围

        在电力、铁路、通信、矿山、邮电、电信、气象、油田、建筑及工业电气中应用中测量各种装置的接地电阻、测量低电阻的导体阻值，还可测量土壤电阻率以及地电压。

三、产品类型

        1、钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。国电中星的ETCR2000，不用辅助电极，不存在布极误差。重复测试时，结果的一致性非常好。

        2、数字接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，国电中星的BY2571数字接地电阻测试仪在结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。还采用先进的大规模集成电路，应用DC/AC变换技术将直流变为交流的低频恒定电流，测量十分方便。

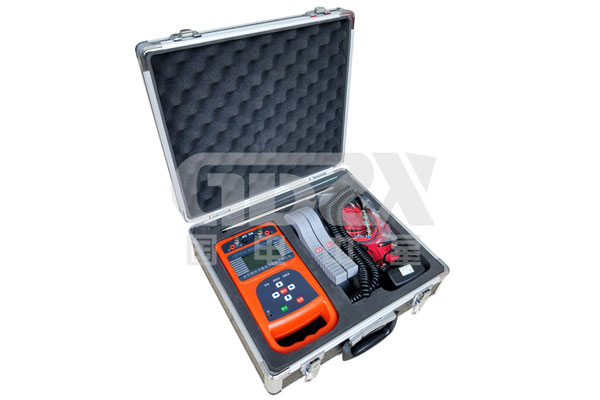

        3、双钳口接地电阻测试仪运用新式钳口法，由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并具有数值保持及智能提示等独特功能。国电中星的ZXET3006双钳口接地电阻测试仪除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段：采用双钳口非接触测量技术无需打辅助地极，也无需将接地体与负载隔离，实现了在线测量。在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。

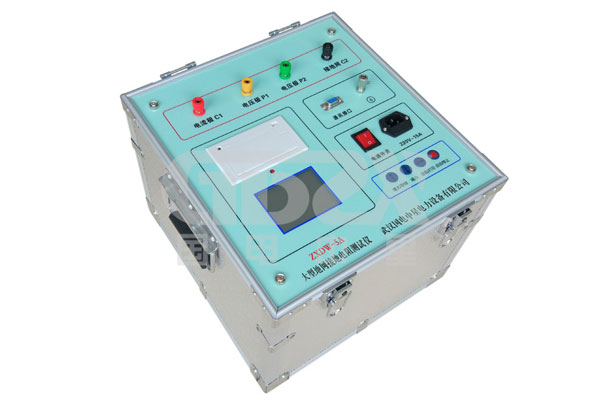

        4、大型地网变频大电流接地特性测量系统：系统输出功率大（2-20KW），电压高（0-1000V），输出电流大（0-50A）。测量接地阻抗、接地电抗、接地电阻、接触电压、跨步电位差、场区地表电位梯度、接触电压、接触电位差、跨步电压、转移电位、导通电阻、土壤电阻率等参数，可全面测量大型地网的各项特性参数。

        5、大型地网变频大电流接地阻抗测量系统：系统输出功率大（5-20KW），输出电压（0-1000V），输出电流（0-50A）。测量接地阻抗、接地电阻、接触电位差、接地电抗、导通电阻、土壤电阻率等参数。

        6、变频抗干扰接地阻抗测量仪：系统输出功率2kW，输出电压（0-200-400V）.测试输出电流（0-10A）。测量接地阻抗、接地电阻、接地电抗、导通电阻、土壤电阻率等参数。可满常规接地网的测量。

        关于接地电阻测试仪的介绍，您是否有了初步的了解呢？想要了解更多更深的相关知识，尽情关注国电中星官网动态。
