变压器变比测试仪介绍

发布时间:2021-04-12 浏览数:88

变压器会承受多种压力并会影响其使用寿命,因此公用事业和服务公司会安排不同的变压器测试计划,以评估其在变压器整个使用寿命中的状况.

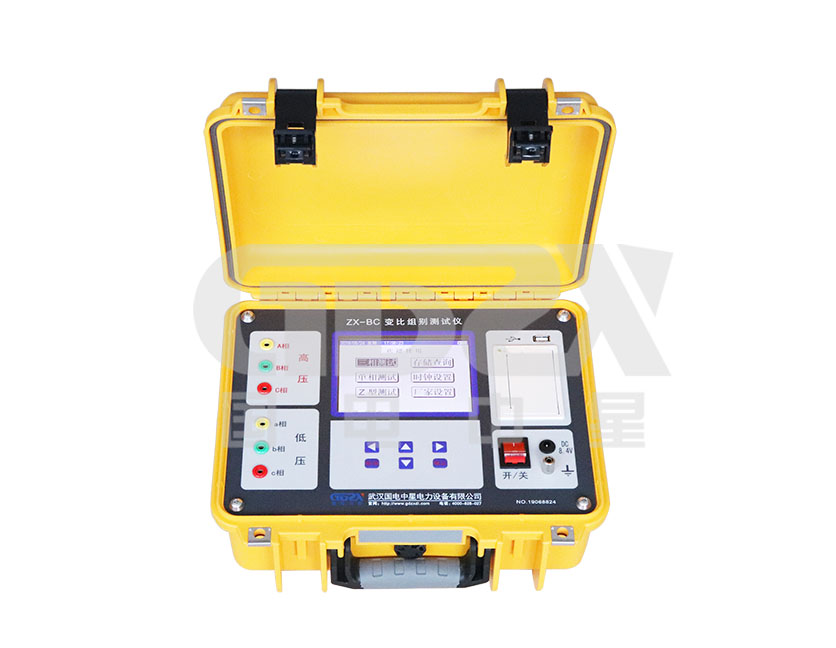

变压器变比测试仪

变压器的状态在很大程度上取决于绕组性能以提供预期的电压比,该电压比与匝数比(初级绕组中的线匝数与次级绕组中的线匝数之比)直接相关;因此,变压器变比测试是变压器的一项基本测试,是对其状态评估最有效的测试之一;匝数比的变化以及与铭牌比超出最大误差容限的相应偏差可能表示绕组损坏或变差;变压器变比测试有助于确定问题,例如短路匝数或开路匝数,错误的连接,分接开关和内部磁芯问题等。
      国际标准要求测得的任何两个绕组之间的电压比应在铭牌上指示的电压比的±0.5%之内;为了验证该要求,变压器变比测试会测量实际电压比率,并将其与铭牌进行比较。电力变压器的变压器变比测试是通过在断电的变压器中注入低交流测试电压并相应测量在其他绕组中感应的电压来进行的;如果变压器具有用于改变其电压比的抽头,则针对每个相和每个抽头位置进行变压器比测试。

通常使用专门设计的变压器变比测试仪进行此类测试。不论配置如何,互感器变比测试仪都会逐相进行测量,但通常会考虑内部连接组,采用内部开关装置来方便三相变压器的测试。变压器比率测试仪测量电压变比,对于单相和大多数三相情况,它与变压器匝数比(具有比率误差差)相同,但是在某些电力变压器配置中,它与电压互感器不同。电压比,它是根据一些转换公式和取决于PT连接组的因素来计算的。

国电中星是变压器测试仪生产厂家,产品型号规格多,质量优良,售后有保障,欢迎来电4000-828-027咨询!
